Безопасное подключение газового оборудования с помощью сильфонной подвода

В прошлом бытовые газовые приборы подключались непосредственно к трубе. Несмотря на безопасность такого метода, перемещение плиты или котла было невозможно. Сейчас установка выполняется с помощью гибких рукавов, наилучшим вариантом из которых является сильфонная подводка — гибкий гофрированный шланг.

Виды газовых шлангов, их плюсы и минусы.

Современные производители предлагают большой выбор гибких газовых шлангов, различающихся материалом и качеством изготовления, что сказывается на цене готового изделия. Экономия при покупке нежелательна, так как только правильно подобранный шланг позволит избежать утечки газа, чреватой серьезными последствиями. В настоящее время помимо сильфонных шлангов производители предлагают другие виды изделий:

• кислородные;

• резинотканевые;
• армированные резиновые из ПВХ;
• резиновые, усиленные металлической оплеткой.

Кислородные шланги считаются устаревшим видом оборудования. В быту их применяют редко из-за малого срока службы и некрасивого внешнего вида. Чаще всего кислородный шланг для газовых баллонов используют, когда необходимо разместить резервуар подальше от плиты. Основная сфера применения — транспортировка газовых смесей: бутана, пропана и ацетилена.

Изделие обладает рядом преимуществ: выдерживает высокое давление до 20 атмосфер, легко монтируется и имеет доступную цену. Резиновый шланг не проводит электричество, уменьшая риск возникновения искры.

Важно! Основной недостаток кислородного шланга – повреждение оболочки соприкосновения с горячими маслянистыми жидкостями.

Резинотканевый гибкий рукав — самый доступный вид шланга для газа, но служит недолго — 5-7 лет. Специалисты рекомендуют менять его каждые 3-4 года. К недостаткам относят низкую жесткость и ограниченный температурный диапазон использования: от -10 до +50 °С. Благодаря конструкции шланг хорошо гнется и обладает высокой электроизоляцией.

Резиновый шланг с металлической оплеткой обладает более высоким качеством и оптимальным соотношением цены и качества. Состоит из вулканизированной резины, полимерных материалов, сверху оплетенных стальными нитями. Недостаток – способность электризоваться, что может привести к поломке газового оборудования или пожару. Для предотвращения этого применяют диэлектрическую втулку. Преимущества резинотканевой гибкой газовой подводки:

• низкая цена;
• легкая установка;
• возможность использовать при температуре от -35 до +50 °С;
• большой выбор.

Рукав ПВХ с армированием пользуется спросом благодаря длительному сроку службы (до 12-15 лет) и способности выдерживать значительные нагрузки до 0,63 Мпа. Длина газового шланга варьируется от 0,4 м до 5 м. Изготовление из поливинилхлорида обеспечивает шланг изоляцией от электрического тока, гибкостью и высоким качеством.

Сильфонный газовый шланг: основные преимущества

Сильфон – упругая гофрированная трубка с высокой жесткостью. Это наиболее надежный вид шланга, рекомендованный газовыми службами для установки оборудования. Сильфон отличается высокой безопасностью и длительным сроком службы.

Полезный совет! При выборе газового гибкого шланга – металлического, ПВХ или сильфонного – важно убедиться в наличии паспорта и сертификатов, гарантирующих качество и безопасность его эксплуатации. Минимальное сечение шланга должно быть не менее 10 мм для нормальной работы газового оборудования.

Несмотря на то, что цена сильфонного шланга для газа в несколько раз выше стоимости других гибких рукавов, он всё равно считается лидером среди шлангов для подключения газовых плит и котлов. На цену влияют не только фирма-производитель, но и длина изделия, а также наличие дополнительных опций. Некоторые виды сильфонных шлангов оснащены автоматическим датчиком температуры, который при нарушениях самостоятельно отсекает подачу газа, способствуя предупреждению утечки и возгорания.

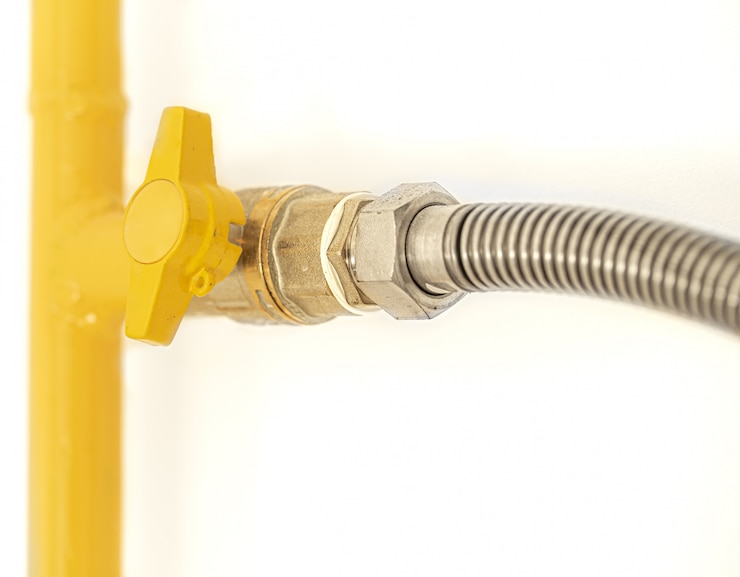

Сильфонная подводка для газа: что это такое, основные характеристики

Сильфонная гибкая подводка Это металлический гофрированный рукав из нержавеющей стали. Благодаря материалу шланг можно растягивать и увеличивать его длину. На концах обычно два соединения: гайки для подключения газового оборудования к трубе подачи топлива или гайка с штуцером. Штуцеры тоже изготовлены из нержавеющей стали, которая не подвержена коррозии и ржавчине.

Для присоединения гибкой подвода газа сильфонного типа к оборудованию и газовой трубе применяются накидные гайки. Между входной трубой и изделием рекомендуется установить металлическую прокладку из меди или алюминия, в некоторых случаях может использоваться специальный пластик.

При выборе шланга сильфонного типа, изготовленного не европейскими производителями, например, китайскими или турецкими, необходимо учитывать использование вместо нержавеющей стали углеродистой стали, которая хрупче и более подвержена разрушению. По этой причине при покупке подводки для газа рекомендуется отдавать предпочтение изделиям с такой маркировкой:

• шлангу из нержавейки: AISI 316;
• стальному штуцеру: AISI 304 или 303.

Эксперты рекомендуют при покупке шланга обязательно убедиться, что штуцер и гофра изготовлены из одинакового материала. Это необходимо потому, что у каждого материала своя плотность и прочность. Сварка разных видов металла может вызвать электрохимическую реакцию, которая разрушит соединение, уменьшив прочность устройства.

Изделия с клеевым креплением штуцера к гофре и шланги с оловянным или серебряным припаиванием лучше не покупать. Такая продукция быстро выйдет из строя, а её прочность вызывает сомнения. При покупке газового шланга стоит обращать внимание на цену – подозрительно низкая может говорить о низком качестве.

Техническое описание гибких рукавов для газопроводов.

Сильфонный газовый шланг, как и любая другая продукция, обладает специфическими особенностями и параметрами, отличающими его от других видов шлангов.

1. Продукцию можно использовать при значительных колебаниях температур от минус пятидесяти до плюс два hundred fifty градусов Цельсия; при любой температуре в этом диапазоне шланги сохраняют свои характеристики.
2. Рукав выдерживает давление до 6 атмосфер, а по нормативам в жилые помещения подаётся газ при давлении до 0,03 атмосферы. Это означает, что изделие имеет запас прочности 200%.
3. Изделие с гофрированной поверхностью увеличивается в два раза по сравнению с исходным размером. Такая возможность обусловлена использованием качественной нержавеющей стали, подвергнутой предварительной обработке отжига.
4. Срок службы сильфонного газового шланга – 20-25 лет, некоторые компании предоставляют гарантию на 30 лет.

Полезный совет! Хотя изделие можно растягивать, увеличение его в два раза не рекомендуется: чем больше растянут шланг, тем сильнее снижается его жесткость. Максимальное допустимое растяжение изделия составляет 50%.

При выборе металлического газового шланга сильфонного типа важным моментом является наличие сертификата качества, подтверждающего его пригодность для работы со взрывоопасными веществами. В паспорте должно быть указано, что изделие прошло испытания и соответствует всем требованиям безопасности. Следует обратить внимание на сроки изготовления и период эксплуатации шланга.

Ведущие компании, производящие сильфонную газовую подводку.

Итальянская компания Emiflex лидирует на рынке производства сильфонных шлангов и прошла сертификацию в России. Государственная организация Ростест дала одобрение на использование шлангов этой фирмы после проведения исследований. Производитель также получил соответствующее разрешение в Госгортехнадзоре, который одобрил применение продукции для подключения бытового газа в жилых помещениях.

Газовый шланг Emiflex обладает такими техническими характеристиками, что делает компанию лидером рынка.

• Это изделие предназначено для работы с природным и сжиженным газом.
• Изделие спроектировано для работы при давлении газа до 7 атмосфер.
• При температуре от минус двадцати до плюс сто градусов цельсия эксплуатация устройства не приводит к потере его свойств.
• толщина металлического сильфонного шланга – 2,1 см;

• Изделие можно растянуть до двух раз больше его исходной длины.
• Производятся шланги разного поперечного сечения – 1, 1/2, 3/4 дюйма.
• Среди креплений есть гаечные пары (гайка-гайка) и соединения гайки со штуцером.
• Защита внешнего покрытия сильфона предохраняет изделие от действия химчисток.

Газовый шланг Emiflex, сертифицированный в Европе, может быть длиной до двух метров. Для изготовления применяют нержавеющую сталь марки AISI 316 L. В комплект входит алюминиевая прокладка для установки. Производитель предупреждает, что удлинение шланга допускается только при монтаже, растягивать шланг во время эксплуатации запрещено.

Сертифицированным итальянским производителем в России является фирма Idrosapiens S.R.L., имеющая европейский сертификат качества, удостоверяющий соответствие изделий нормативам бытового использования.

Шланги этой фирмы обеспечивают качественную и безопасную работу 15 лет. Возможно использование дольше срока, но без гарантии производителя. Следующая таблица показывает цены на итальянские газовые шланги.

Особенности гибкого сильфонного газового подключения из нержавеющей стали диаметром 1/2 и 3/4 дюйма производства Республики Беларусь.

В России компанией Zurflex из Беларуси производятся гибкие рукава по доступной цене и с сертификатом качества. Изделия рассчитаны на подключение газовых плит, варочных поверхностей и оборудования для индивидуального отопления. Производитель предлагает сильфонные подводки для газа с размером 1/2 и 3/4 с соединением гайка-гайка (одна отличается внутренней резьбой, а вторая – внешней) или гайка-штуцер. Рабочая температура варьируется от – 15 до + 150 °С.

• рекомендованное рабочее давление – 30 атм., а максимальное – 100 атм.;

• Самый маленький радиус изгиба, который возможно выполнить вручную, равен 45 мм.
• Диаметр внутренней полости рукава составляет 12 мм, а внешний диаметр без учета покрытия — 17 мм.
• Для изготовления применяется нержавеющая сталь марки A151 3041.
• толщина стальной гофры – 0,15 мм;
• Длина газового шланга не должна превышать пяти метров.
• гарантированный срок службы – 15 лет.

Конечные фитинги и накидные гайки данного производителя сделаны из углеродистой стали, но хромоникелевое покрытие придает им высокую прочность. Удобство использования и монтажа изделий фирмы Zurflex обеспечивается комплектом паронитовой или алюминиевой прокладки. Качество подтверждают технический паспорт и идентификационная наклейка на лицевой стороне упаковки. Цены на шланги «Зурфлекс» указаны в таблице ниже.

Как распознать качественную гибкую подводку для газа из нержавеющей стали?

Популярность газовых шлангов сильфонного типа приводит к появлению на рынках подделок, преимущественно из Китая. Необходимо отличать изделия, произведенные в Китае по заказу европейских фирм с соблюдением стандартов, от низкокачественных подделок.

Полезный совет! Европейские компании поручают производство изделий китайским фабрикам для уменьшения расходов на конечный продукт. Производимые шланги соответствуют стандартам качества, имеют сертификаты и признаны надёжными и безопасными.

Вторая категория китайских сильфонных шлангов для газовой плиты — это продукция, изготовленная без соблюдения технических норм и с использованием материалов низкого качества. Кустарное производство снижает уровень безопасности таких изделий, что часто приводит к утечке газа и другим проблемам. Важно помнить, что даже некачественные шланги могут стоить дорого. Поэтому при покупке следует руководствоваться следующими правилами:

• Приобретайте продукцию исключительно в магазинах с сертификатами соответствия.

• Проверяйте сертификаты и паспорта шлангов.
• Не приобретайте рукава у торговца, не предоставляющего документацию о товаре.
• Прежде чем купить изделие, нужно его внимательно осмотреть.
• В случае обнаружения дефектов или повреждений товар не подлежит использованию.

Газовые плиты подключают только рукавом с желтой меткой. Красная или синяя маркировка указывает на предназначение для сантехники.
Размер сильфонного шланга следует выбирать, измерив расстояние от газовой трубы до оборудования. Рукава не должны провисать или находиться в натяжении. Сращивание нескольких шлангов запрещено.

При покупке обратите внимание на способ крепления (штуцер или гайка) и выберите подходящий размер. Если это сильфонная газовая подводка 1/2 дюйма, то крепление должно соответствовать этому размеру. Для плит с электрическим поджигом необходимо купить безопасный гибкий рукав с изолятором – белыми пластиковыми кольцами между гайками и оплеткой – или установить дополнительную диэлектрическую вставку.

Для чего используется диэлектрическая вставка в газовой системе?

Диэлектрическая вставка (муфта) — фитинг-отсекатель, предотвращающий выход из строя газового оборудования из-за блуждающего тока. Эти токи возникают в земле при нарушении целостности электрической линии — бытовой или промышленной. Источником также могут быть железнодорожные или трамвайные линии. В газопровод блуждающий ток попадает вследствие разницы сопротивлений почвы и металлических частей, образующих газовую магистраль. Через магистраль ток поступает в бытовой газопровод.

Некачественное заземление бытовых приборов, соприкасающихся с газовой трубой, может стать причиной блуждающего тока в газовой системе. В целом причин появления блуждающих токов много, а последствия от них всегда негативные. Чтобы избежать этой проблемы, используется диэлектрик для газового шланга, который врезается между газовым краном и сильфонной подводкой к газовому прибору.

Муфта устанавливается для предупреждения выхода из строя газового оборудования, особенно современной техники с большим количеством электрических функций. Наличие диэлектрика предотвращает возникновение искры, которая может привести к пожару или взрыву. По этой причине, согласно правилам газовой службы, при подключении газового оборудования, будь то сильфонная или резиновая подводка, обязательно используется диэлектрик.

• Диэлектрические муфты устанавливают между газопроводом и шлангом, соединяющимся с прибором.

• Диэлектрические втулки — это изоляторы, устанавливаемые при соединении частей газопровода.

Как и сильфонные шланги, вставки подразделяются по размерам, которые зависят от диаметра резьбовой части: 1/2, 3/4 и 1. Для каждого типа гибкой сильфонной газовой подводки можно подобрать изделие нужного размера. Резьба у вставки может быть как наружной, так и внутренней. Втулки и муфты обладают одинаковой прочностью и рассчитаны на давление 6 атмосфер.

Интересная информация! В производстве втулок применяется полиамид – не горючий полимер с высоким сопротивлением, приблизительно 5 миллионов Ом.

Как правильно разместить диэлектрик во время сифонного подключения?

Государственный стандарт безопасности предписывает установить диэлектрическую вставку между газовым краном и сильфонной подводкой. Для монтажа втулки необходимо выполнить ряд действий.

1. Закройте газовую задвижку. Включайте конфорку, чтобы газ полностью сгорел.
2. Для начала понадобится два разводных ключа: один нужен, чтобы держать корпус вентилятора, а другой — для откручивания гайки сильфонной подводки, которая крепит трубу к газовому прибору.
3. На свободных концах муфт установить любые уплотнители (подойдет полимерный вариант), а затем вручную ввинтить диэлектрик в газопровод.
4. При помощи двух ключей, одним из которых фиксируют вентиль, а вторым — муфту, предмет завинчивается до конца. Необходимо избегать чрезмерного усилия, чтобы не повредить резьбу и не исказить форму корпуса вентиля.
5. На втором конце муфты нужно установить гайку с сильфонного шланга, удерживая диэлектрик разводным ключом, после чего надежно затянуть соединение.

После завершения всех работ необходимо проверить герметичность стыков. Для этого применяют кисточку или помазок для бритья, предварительно обильно смоченный мылом. Мыльный раствор наносят на все стыки и подвод, после чего медленно открывают газовый кран. Появление даже небольших пузырьков или пены сигнализирует о необходимости перекрыть кран и еще раз проверить качество стыков. Применять газовое устройство можно только при условии отсутствия мыльных пузырей. Проверку герметичности нельзя проводить спичками или зажигалками, так как при утечке они могут стать причиной пожара.

Безопасное выполнение газовой подвода: нюансы соединения и меры предосторожности.

Какой бы шланг для газовой плиты не был выбран: сильфонный или иной гибкий рукав, подключение выполняется по одной схеме. Перед присоединением шланга разверните газовое устройство и осмотрите заднюю стенку. На некоторых моделях труба маркирована надписью «Выход». В зависимости от конструкции располагайте изделие прямо или под небольшим углом.

Важно, чтобы шланг сильно не перегибался. Для этого используют угловые переходники, меняющие угол направления рукава. Перед началом работы нужно предусмотреть место установки плиты и рассчитать длину шланга.

Важно! Перед работой по установке или замене газового шланга перекройте газовый кран и не открывайте его до обнаружения возможной утечки.

Стояк обычно находится в углу кухни, от него труба, скреплённая сваркой и имеющая установленный газовой кран, ведёт к гибкой сильфонной подводке для газа. Если кран снабжён наружной резьбой, для присоединения шланга применяют накидную гайку. При внутренней резьбе рукав вкручивается непосредственно в неё.

Между входом газового оборудования и шлангом необходимо установить прокладку из паронита, которая входит в комплект с краном. Некоторые специалисты советуют приобрести отдельно прокладку с металлической сеткой. При выборе качественного крана можно быть уверенным в надежности его прокладки.

Паронитовую прокладку установив, сильфонный шланг крепят к выходу плиты, после чего ключом затягивают все соединения. В завершение необходимо осмотреть наличие утечек мыльным раствором, как и при установке диэлектрика. При отсутствии пузырей плит или другое устройство можно безопасно эксплуатировать.

Безопасное использование газовых шлангов.

Работа с газовыми приборами центрального снабжения требует особой внимательности, ведь от корректного подключения и эксплуатации зависит безопасность жителей дома. При использовании шлангов сильфонного типа главным правилом считается открытая установка. Нельзя прятать или закрывать шланг предметами мебели или бытовой техникой: тело шланга и его соединение с газовой трубой должны всегда быть видны.

Для маскировки устройства можно применять разборный ящик, который легко разбирается при необходимости, однако предпочтительнее оставить его открытым. Скрыв изделие, возможно не заметить начавшегося разрушения, которое может привести к возгоранию газа. Не рекомендуется для декорирования шланга использовать лакокрасочные материалы, которые могут вызвать нарушение целостности наружной поверхности.

При подключении газового оборудования следует избегать использования шланга слишком большой или слишком маленькой длины. Обратите внимание: давление газа после его подачи может привести к сокращению длины шланга. Растяжка устройства после монтажа строго запрещена.

После соединения плиты с газовой трубой допустим небольшой провис рукава, но необходимо следить за отсутствием перегибов или скруток. Для этого рекомендуется соблюдать радиус изгиба, равный примерно тремя диаметрами.

1. Постоянное воздействие воды или пара может привести к окислению металла шланга, поэтому его следует оберегать от таких условий. Расположите варочную поверхность подальше от газовой трубы.
2. При наличии в плите резьбы нестандартного профиля, подключение возможно с использованием переходника.
3. Во время сварки или пайки рядом с газовым соединением не рекомендуется находиться. При выполнении этих работ между паяльником и газовым рукавом нужно уложить тепловой экран.
4. Перед установкой сильфона проверьте наличие документов, гарантирующих безопасность его использования, в комплекте с изделием.
5. При монтаже нельзя соединять разнородные материалы, например, медь и сталь. Сталь допустимо соединять только со сталью, а медь – с медью или латунью.
6. Не стоит сильно нажимать при закручивании соединений, чтобы не повредить резьбу. Для лучшего прилегания применяют ФУМ-ленту.
7. Без опыта и уверенности лучше воздержаться от установки газового шланга самостоятельно.

Гарантия на шланги составляет от 15 до 30 лет, но рекомендуется ежегодный осмотр на наличие трещин с использованием мыльного раствора для проверки состояния соединений. При выявлении дефектов необходимо заменить шланг.

Сильфонная газовая подводка – это тип гибких рукавов для подключения газовых приборов к центральной трубе. Благодаря гибкости и разнообразию длин не нужно крепить оборудование к газовому стояку. Несмотря на более высокую цену по сравнению с обычными аналогами, сильфонные шланги пользуются популярностью благодаря качеству, безопасности и долговечности.
