Газовые системы отопления считаются наиболее практичными и доступными по цене.
Большинство жителей за городом предпочитают именно такой способ обогрева своих домов. Установка газового котла требует не только профессионального монтажа, но и грамотного обустройства дымохода для отвода продуктов сгорания. Понимание конструкции дымохода для газового котла – важное условие. Строгие требования к таким системам отопления обязательны к соблюдению.
Внешний и внутренний дымоходы из металла
Основные конструкции дымоходов и их элементы
Существуют различные конструкции для возведения дымоходов. Из чего можно построить дымоходы:
- кирпича;
- асбеста;
- металла;
- керамики;
- пластика.
Дымоход гармонично сочетается со стилистикой фасада здания.
Кирпичный дымоход
Для построения дымохода применяют особый жаропрочный кирпич.
Внутри созданной таким образом трубы температура настолько велика, что использование обычного… красного кирпичаКирпич имеет пористое строение, что позволяет ему быстро впитывать продукты горения и пар. Это ускоряет разрушение кирпичных стен. Ввод огнеупорных компонентов продлит срок службы сооружения.
Дымоход, созданный внутри, выложен клинкерным кирпичом.
Металлическая конструкция
Чтобы дымоход из металла работал безопасно, необходимо позаботиться о качественной теплоизоляции. Особое внимание следует уделить местам стыковки с кровлей: высокая температура отработанных газов может вызвать пожар при контакте с деревянными конструкциями крыши.
Внешний металлический дымоход
В отдельных ситуациях металлические трубы сочетаются с кирпичными сооружениями, что повышает надёжность всей системы. Благодаря внутренней поверхности из металла отложения продуктов горения не скапливаются на стенах. Такие конструкции обеспечивают превосходную тягу и максимально эффективное функционирование котла.
Металлический дымоход в кирпичной конструкции
Пластиковая дымоходная система
В современных строительных решениях пластик нашел применение и в качестве дымохода для конденсационных газовых котлов.
Изготавливаются такие конструкции из пластиковых труб, собранных по принципу «сэндвич-панелей»: внутренние трубы помещаются в наружные, а образовавшийся между ними зазор заполняется теплоизоляционным материалом с высокой эффективностью.
Внешняя дымоходная система
В качестве материала для изоляции применяют каменную минеральную вату. Сборка дымохода занимает не более нескольких часов, при этом он будет обладать привлекательным внешним видом. К его достоинствам относятся высокая сопротивляемость негативным факторам.
Фасад и дымоход расположены на одной плоскости.
Керамика и асбест
Керамические системы обустройства не пользуются популярностью, так как такие материалы считаются устаревшими. Тем не менее, керамика достаточно надёжна и огнеупорна. Установка её проста, а цена доступна.
Фасад и дымоход имеют одинаковый оттенок.
Ранее асбест считался самым доступным материалом. Но его слабый показатель прочности и непривлекательный вид привели к тому, что от таких решений отказались.
Полезный совет! Чтобы выбрать наилучший вариант для построения дымохода, нужно ознакомиться с установленными правилами и нормами его работы.
Дымоходы выполненные из камня
Типы обустройства: внутренний и наружный
Дымоход можно установить как внутри помещения, так и снаружи.
Внутренние системы чаще всего изолируются только за пределами здания и в местах пересечения с кровлей. Создание такой системы сложнее: она требует проемов в перекрытиях и кровельных элементах. Обслуживание внутреннего дымохода также может быть затруднено.
Внутренний дымоход рядом с лестницей
Лучшим решением считается пристройка дымохода к дому.
Создание такой конструкции проще, однако требует тщательного утепления вдоль всего ее пути. Владелец такого дымохода не столкнется с трудностями в эксплуатации и обслуживании, а соблюдение требований к дымоходам газовых котлов позволит достичь высокой эффективности работы оборудования.
Внутренний дымоход в гостиной
Основные элементы дымохода
Чтобы оборудовать дымоход, кроме варианта с кирпичом, необходимо учесть необходимые элементы, указанные в проектной документации.
- Соединительные патрубки, переходники.
- Трубы разной длины.
- Ревизионный тройник для удаления конденсата.
- Наконечник в виде конуса.
- Всевозможные отводы.
Составные элементы дымохода
Требования к дымоходам для газовых котлов
Правильность конструкции дымоходов должна полностью соответствовать нормам СНиП 2.04.05-91. Важно учесть все нюансы для обеспечения максимальной безопасности. Соблюдение существующих правил и стандартов напрямую влияет на безопасность и здоровье людей. Исполнение всех норм гарантирует высокое качество работы. газового котла тоже будет выше.
Внутренний металлический дымоход
Чтобы газовый котел работал надёжно и безопасно, дымоход должен соответствовать определённым правилам.
- Внизу трубы монтируется коллектор влаги для дымохода.
- Для усиления тяги достигается наибольшая плотность.
- Конструкция должна иметь строго заданную вертикаль, отклонение от прямой линии не должно превышать 30 градусов.
- Труба, связывающая котел с дымоходом, обязана включать вертикальный участок.
- Для защиты от возгорания по ходу дымохода необходимо укладывать огнеупорный изолятор вдоль стен и перекрытий.
- Высота вершины трубы должна превосходить крышу как минимум на один метр.
Кирпичный дымоход в интерьере спальни
Категорически запрещено
- На вершину трубы следует установить разнообразные защитные устройства, например, дефлекторы.
- сооружать больше 3-х поворотных колен;
- устраивать дымоход в помещениях, где нет вентиляции;
- Для возведения конструкции лучше всего подойдут пористая составляющие.
- Проводить дымоход по всей длине жилых помещений.
Полезный совет! Каждая фирма, выпускающая конструкции для дымоходов, предоставляет руководство по монтажу, строгое соблюдение которого необходимо. Разработка подобных инструкций осуществляется в тесном сотрудничестве с надзорными и сервисными службами.
Стены внутреннего дымохода окрашены серым цветом.
Установка дымохода для газовых котлов: предъявляемые нормы.
Установку дымохода можно выполнять как внутри, так и за пределами комнаты. Каждый метод имеет свои особые шаги проектирования.
Схема устройства дымохода
Внутреннее устройство. Этапы работ
- Перед началом работ необходимо отметить места расположения отверстий под дымоход на плите перекрытия и кровле.
- Прорезаются проемы.
- Из котла подсоединяют шланг посредством специального переходника.
- В конструкцию устанавливаются ревизия и тройник, затем вся конструкция крепко фиксируется кронштейном.
- Для достижения нужной высоты дымоход увеличивается, а при необходимости применяются «колена».
- К уже смонтированному дымоходу прикрепляется отрезок оцинкованного листа с вырезом, предназначенный для последующего закрепления на потолке.
- Стыки усиливаются хомутами.
- Главный трубопровод фиксируют не чаще чем через каждые два метра.
- Система заканчивается конусообразным наконечником.
- Выполняется изоляция.
Установка дымохода для газового котла не представляет особых сложностей.

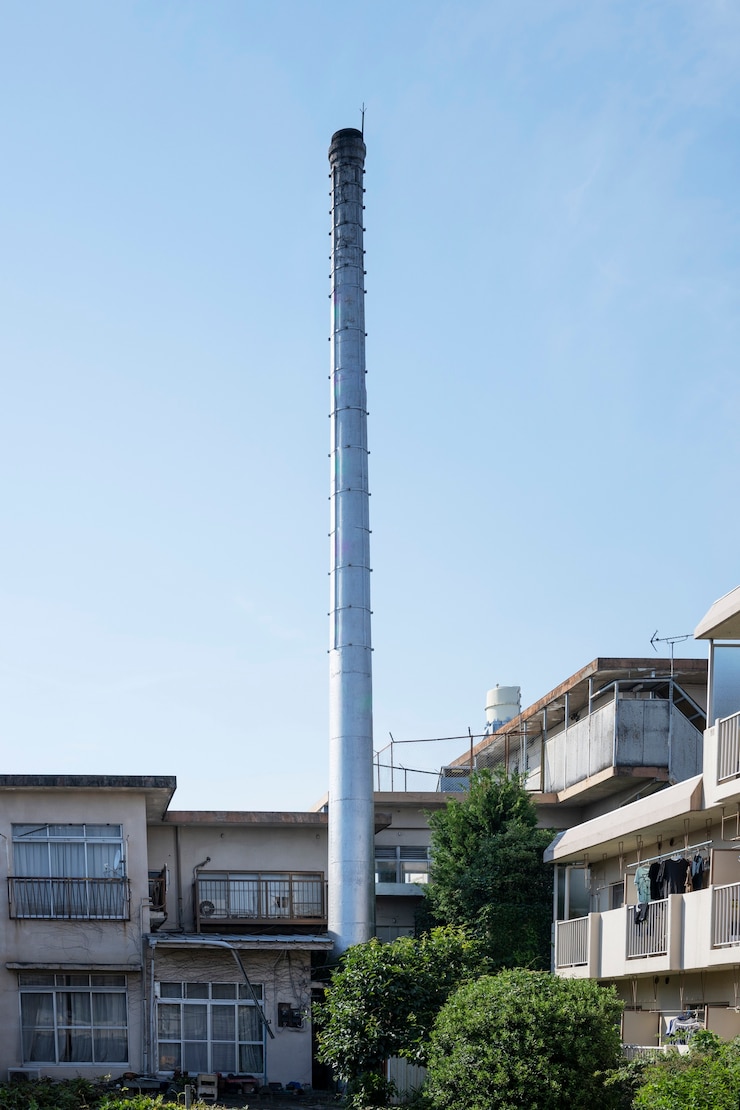

Труба дымохода из нержавеющей стали
Полезный совет! Следуя описанным шагам, можно добиться бесперебойной работы техники и безопасного удаления дыма от горения.
Внешний дымоход
Наружное устройство. Порядок сборки
Процесс установки наружного дымохода очень схож с постройкой внутреннего. Главное отличие – место выхода трубы будет расположено внизу дома, возле фундамента, и вся конструкция потребует утепления вдоль всего пути. Для дополнительной защиты от внешних факторов рекомендуется окрасить наружную часть специальной краской, которая выдерживает высокие температуры.
Дымоход проведён через трубу, установленную над самой верхушкой скатной кровли.
Удаление дымовых газов отопительных приборов, установленных на стене.
Для настенного газового котлаЭксперты советуют устанавливать двухконтурные трубы. Система с таким устройством известна как коаксиальный дымоход. Это две трубки, вставленные одна в другую: по одной подаётся кислород для горения, а по другой выводятся продукты сгорания. Установить коаксиальную систему несложно.
Каменный дымоход на фасаде из сайдинга
Собранные сведения о строительстве дымохода позволяют выполнить эту работу самостоятельно. При обращении к специалистам необходимо обеспечивать строгий контроль за процессом возведения.
