Благодаря сочетанию механических и светопрозрачных свойств профиля и поликарбоната теплицы из этих материалов пользуются широкой популярностью. Строительство теплицы, даже небольшой, начинается с разработки проекта. Можно использовать готовые чертежи и схемы, доступные в интернете, или самостоятельно разработать необходимые эскизы. Чертежи теплицы из поликарбоната из профильной трубы помогут точно рассчитать необходимое количество элементов для строительства, избежать ошибок и уберечь от бессмысленного перерасхода материала.
Профильные трубыЧасто используется при строительстве каркасов теплиц.
Строительство теплицы своими руками. Типы теплиц и парников.
Перед тем как начать проектировать каркас теплицы из трубы, нужно решить, какой именно тип теплицы вам нужен. Какую форму поликарбонатной теплицы стоит выбрать? Теплицы могут быть наземными или зарытыми в землю, с фундаментом или без него.
Благодаря универсальности профиля можно построить различные каркасы для теплиц:
- Теплица с арочной крышей отличается тем, что её покрытие полукруглое, из-за чего снег зимой не скапливается.
Установка такая конструкция проста, а высота позволяет выращивать крупные растения.
Парники и теплицы могут быть возведены над землей или зарыты в землю, с основанием или без него.
- Двускатная конструкция – традиционная форма с двускатной крышей. Такая конструкция сложнее в сборке и требует обустройства мощного каркаса. Её можно использовать для выращивания растений различной высоты.
- Теплицы односкатной формы часто сооружают как пристройку к дому или летней кухне, экономя место на участке. Такая конструкция рационально использует материалы и обладает отличной теплоизоляцией. К достоинствам можно отнести близость коммуникаций.
Можно также установить односкатные теплицы как самостоятельное строение.
Двускатная конструкция сложна в сборке и требует создания мощного каркаса.
- Шатровые и купольные постройки — уникальные конструкции, превосходно противостоящие воздействию внешних факторов, таким как снеговая и ветровая нагрузка. Они обеспечивают максимальное освещение и могут стать запоминающимся украшением любого садового участка.

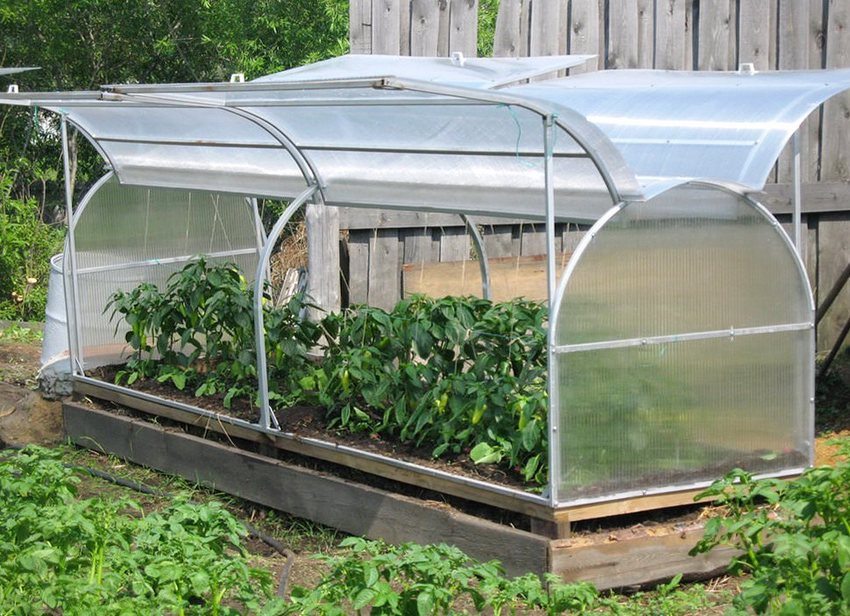

- Теплица-хлебница — это конструкция из поликарбоната с откидной крышей, напоминающая по форме хлебницу. Крыша может открываться в одну или обе стороны, обеспечивая легкий доступ к растениям для ухода и полное проветривание при жаре. Она обычно компактна и служит парником, который можно без труда переместить на другое место огорода.

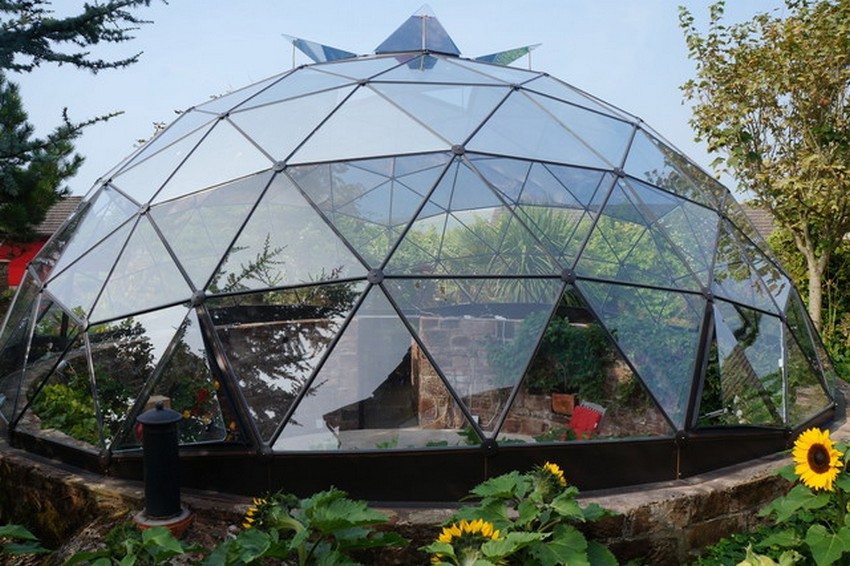

Теплицы с купольной конструкцией обеспечивают наилучший доступ света и прекрасно дополняют любой сад своим необычным дизайном.
Чертежи теплицы из поликарбоната своими руками из профильной трубы должны учитывать все особенности выбранной формы конструкции. В качестве примера можно использовать фотографии парников и теплиц, сделанных своими руками.
Варианты конструкции теплиц из поликарбоната, изготовленных самостоятельно. Фото иллюстраций каркасных оснований.
Каркасы теплиц и парников изготавливают из разных материалов: дерева, пластика или металла. Популярны модели из шляпного профиля, гипсокартонного и алюминиевого профилей. Каждая труба обладает своими свойствами, что определяет её применение в зависимости от режима работы теплицы. Для нетяжёлых конструкций сезонного использования подойдёт пластиковый или оцинкованный профиль.

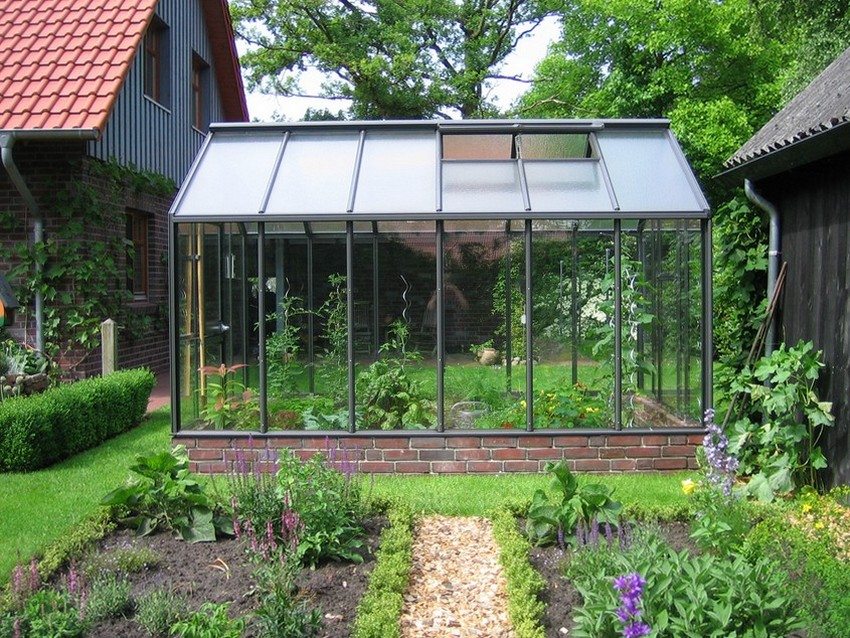

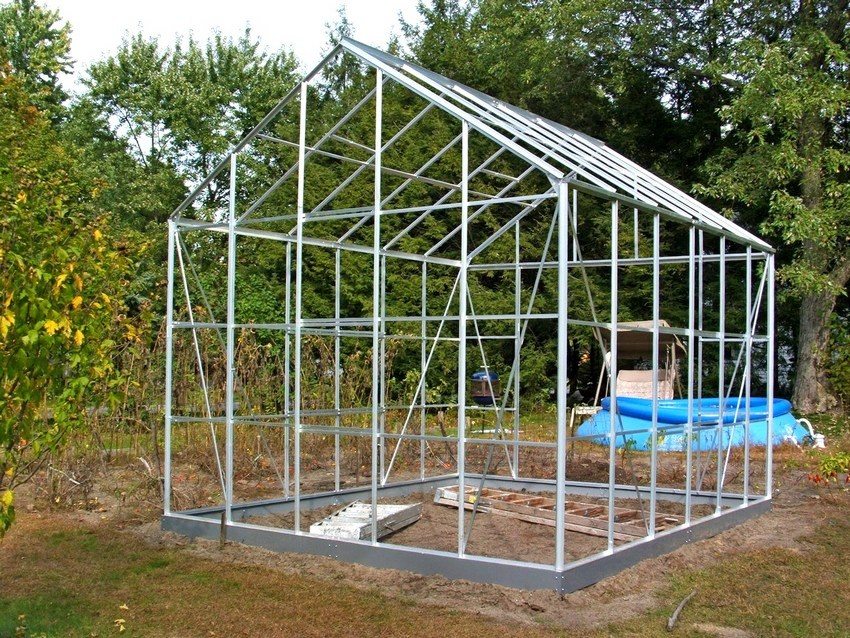

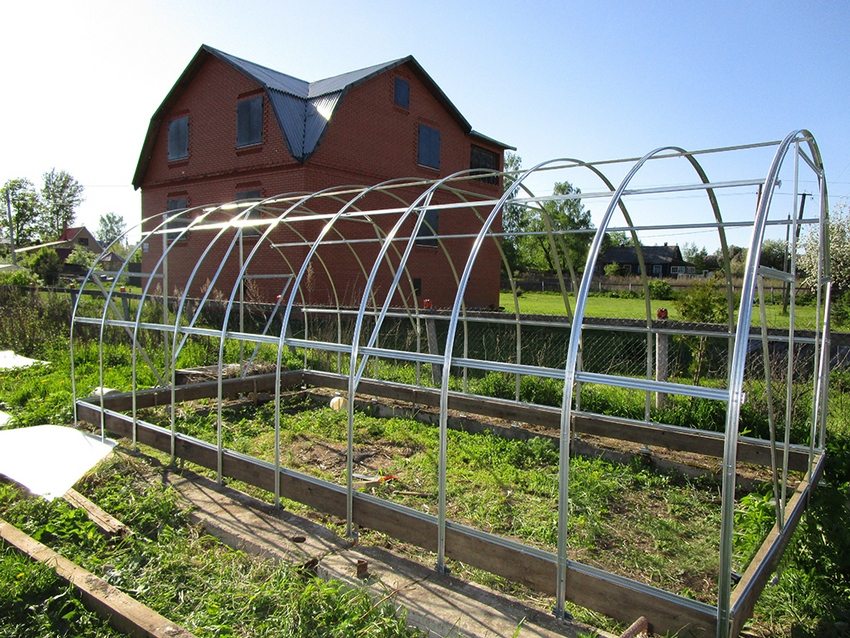

Теплица изготовлена с каркасом из оцинкованного металла.
В зданиях, которые эксплуатируются круглый год, применяют материал с хорошими показателями прочности, поскольку несущая конструкция должна выдерживать дополнительные нагрузки от снежного покрова или сильных ветров.
Популярность применения профильной трубы для возведения каркаса теплицы объясняется таковыми свойствами:
- Благодаря ребрам жесткости трубы стойко выдерживают нагрузки и сохраняют свою форму.
- невысокая стоимость профиля;
- малый вес;
- Правильно подобранная труба позволяет строить любые виды конструкций каркаса.
- простой процесс монтажа;
- Отличается стойкостью к любым погодным условиям.
Металлическая профильная труба гарантирует прочность и надёжность всей постройки.
Размеры сечения профильной трубы в той или иной конструкции определяют функции, возложенные на профиль: чем прочнее должен быть каркас, тем большее сечение используется. В чертежах теплиц из профильной трубы с размерами 2х6 м учитывается сечение для рамы обрешетки 20х40 мм, для связки элементов конструкции — 20х20 мм.
Полезный совет!Благодаря прямоугольному сечению, профильные трубы легко устанавливаются на ровной поверхности, а на них с лёгкостью крепится покрытие теплицы без риска смещения саморезов. В этом плане они превосходят круглые трубы.
Правильно подобранная труба позволяет сооружать любые виды конструкций каркаса.
При выборе полукруглого каркаса из профильной трубы необходимо учитывать, что при изгибе нагрузка будет распределяться преимущественно на края трубы, а середина профиля останется не деформированной. Такие трубы успешно применяют для арочных конструкций. Необходимым условием является наличие специального устройства для изгиба труб (трубогиба). Ручной изгиб позволяет получить геометрически верную форму дуги с трудом.

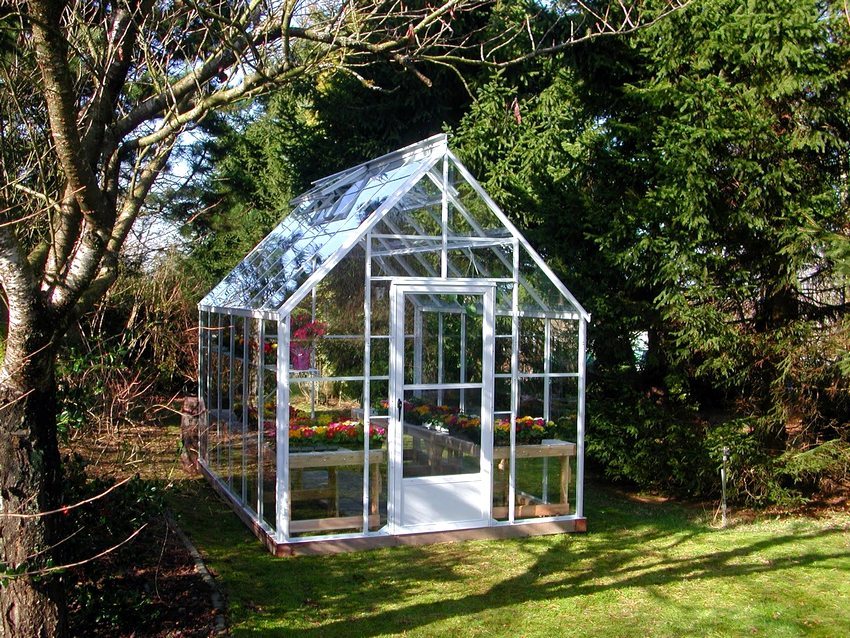

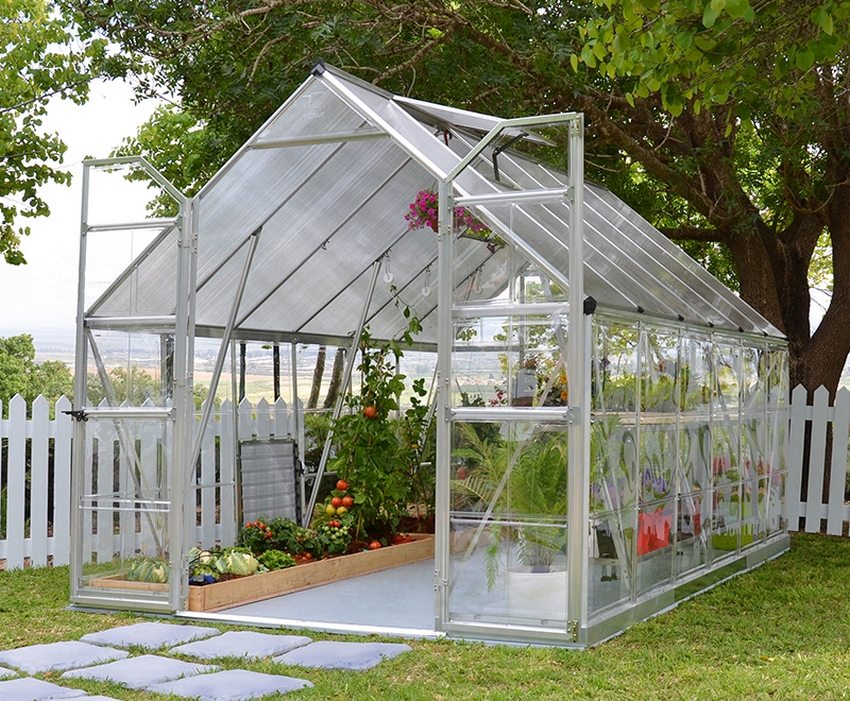

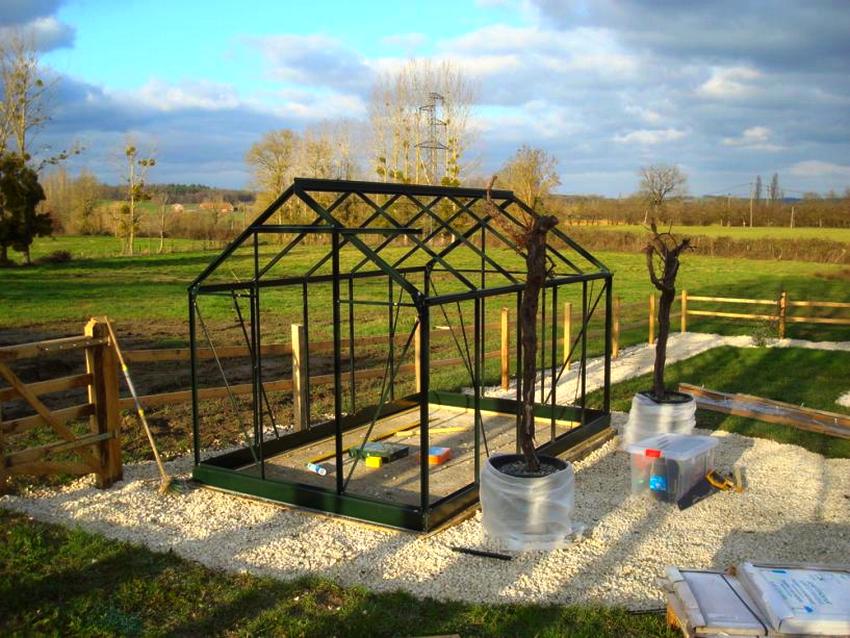

Каркас теплицы из алюминиевого профиля
Если же у вас нет в наличии трубогиба, рекомендуется остановить выбор на прямоугольном каркасе с двускатной крышей. односкатной крышейИзготавливается каркас теплицы из профильной трубы 20*20 своими руками (чертежи, фото готовых конструкций доступны на тематических сайтах). Расчеты, чертежи и схемы каркасов помогут рассчитать нужное количество профилей и избежать покупки лишнего материала.
Трубы, предназначенные для определенной задачи, хорошо подходят для сооружений в форме арок.

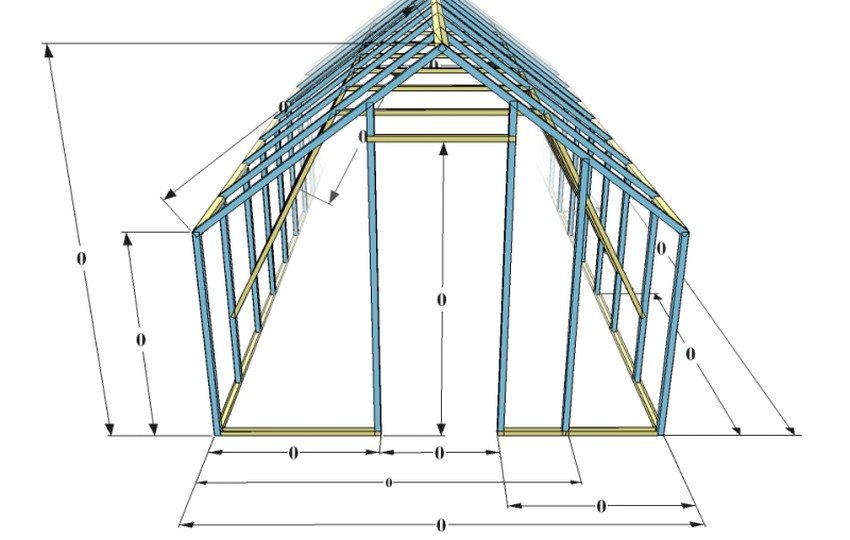

Разрабатывая своими руками чертежи каркаса для теплицы из профильной трубы, рекомендуется учитывать стандартную длину реализуемых профилей. Размеры теплицы подбираются таким образом, чтобы при нарезке необходимых отрезков оставалось как можно меньше отходов.
Проектирование теплиц из поликарбоната: размеры, цены на листовой поликарбонат.

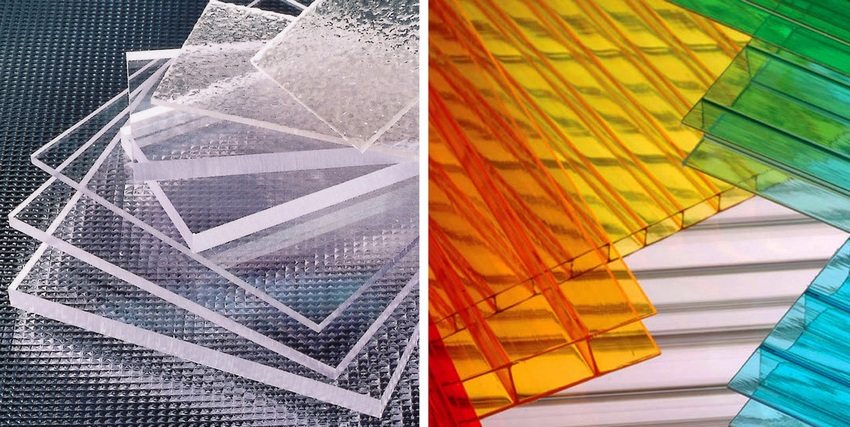

Поликарбонат нашел широкое применение в строительстве теплиц благодаря своим уникальным характеристикам.
Материал легко режется и гнется, сохраняя при этом прочность и устойчивость к деформации. Благодаря способности пропускать солнечный свет и защите от ультрафиолета растения в таких теплицах демонстрируют интенсивный рост.
Размеры теплицы рассчитывают с учетом минимизации отходов при порезе требуемых частей.
При выборе поликарбонатных листов для покрытия теплиц необходимо учитывать сезон их работы. Для использования с весны по осень достаточно листвы толщиной 5-10 мм. Теплицы, отапливаемые круглый год, требуют более прочного материала – листа толщиной 15 мм. Стоимость квадратного метра сотового поликарбоната варьируется от 150 до 700 рублей и зависит от толщины и структуры ячеек.
Листы поликарбоната хорошо поддаются раскрою, их легко согнуть до нужной формы, прочны и стойки к деформациям.
При самостоятельном создании эскизов теплиц из поликарбоната стоит учесть ряд нюансов.
- Стандартные габариты материала для покрытия и способы рационального использования при распиле.
- расширение материала под действием температуры;
- Максимальный радиус изгиба листов для полукруглой формы.
- Устойчивость к воздействию погодных условий.
- В наличии набор комплектующих: соединительные планки, перфорированные ленты, торцевые профили, термические шайбы и саморезы.
Трубы обладают высокой прочностью и стойкостью к искажениям.
Ширина стандартного листа поликарбоната равна 2,1 метра. Ребра жесткости располагаются вдоль листа. При создании чертежей теплиц из поликарбоната (видео сориентирует в технологии покрытия) нужно учитывать, что края листов должны размещаться на опорах из профиля.
Также необходимо учитывать, что расстояние между стойками принимается равным 1,05 м или 0,7 м. Листы карбоната располагают встык, соединяя между собой специальными соединительными планками. Крепление выполняют посредством саморезов с применением термошайб для герметичности мест соединения.
Строительство парника из поликарбоната на даче.
Полезный совет!В чертежах учтите правильное расстояние между вертикальными стойками и горизонтальными перемычками каркаса. Это обеспечит прочность конструкции теплицы из поликарбоната.
При проектировании схем предусматриваются зазоры при соединении поликарбонатных плит как на плоской поверхности, так и в угловых соединениях. Диаметр отверстий под саморезы должен быть увеличен с учетом термического расширения материала. Иначе покрытие может деформироваться от высокой летней температуры, а зимой — разорваться из-за холода.

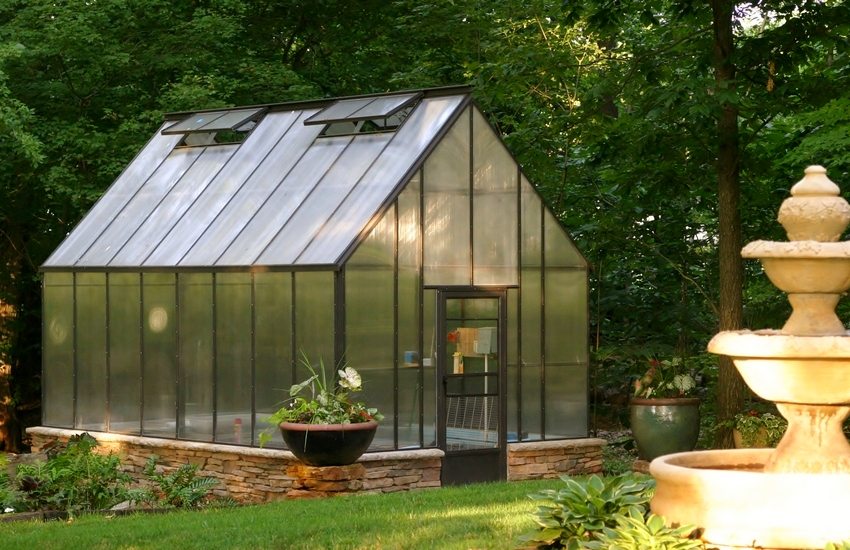

Поликарбонатная теплица украсит приусадебный участок.
При проектировании важно правильно разместить лист сотового поликарбоната. Панели нужно установить так, чтобы ячейки были направлены вертикально, а конденсат мог беспрепятственно стекать по каналам листа наружу.
Строительство основы для теплицы из металлического профиля собственными силами
Чтобы представить конкретные затраты материалов на сооружение, чертежи теплицы из профильной трубы должны показывать наличие или отсутствие фундамента под нее. Независимо от того, будет ли возведен фундамент, производится разметка и подготовка участка под постройку. На этом этапе существенную роль играет выбор места, отведенного под теплицу. Оно должно хорошо освещаться, находиться вдали от садовых деревьев и иметь расположение, учитывающее преобладающее направление ветров.

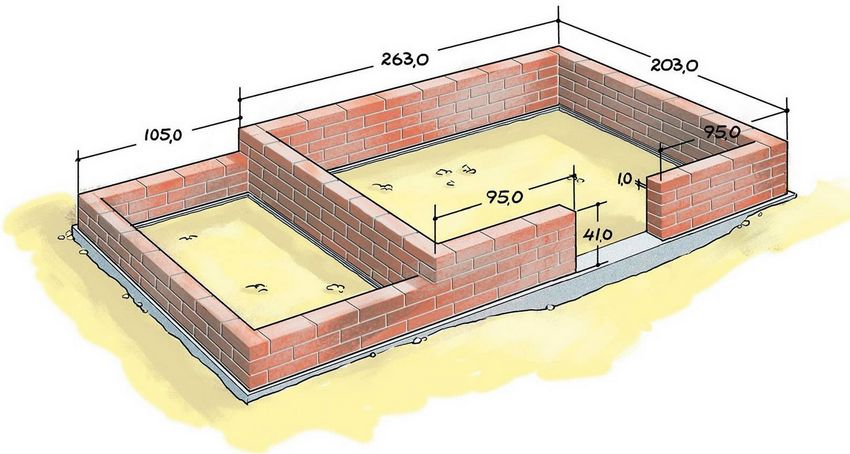

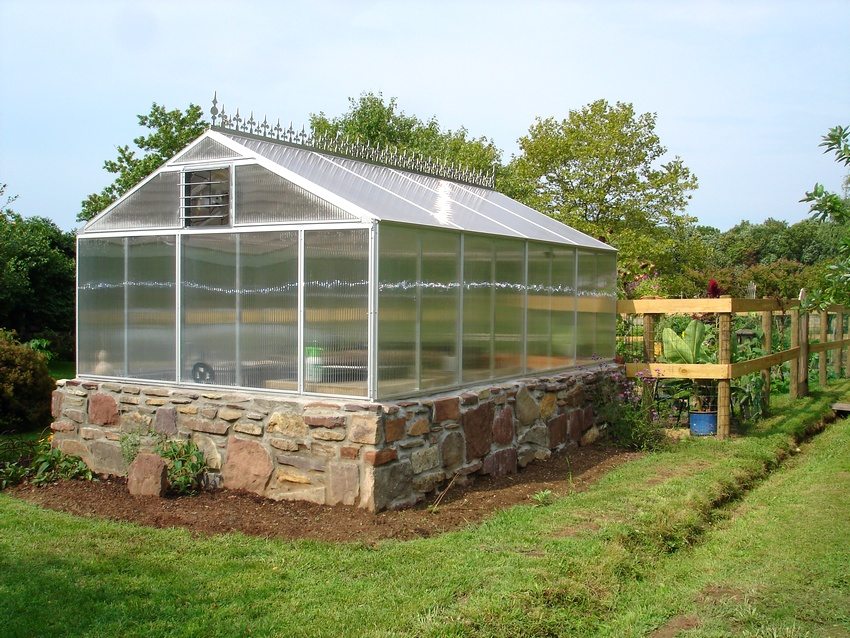

Кирпичный фундамент под теплицу
Полезный совет!При возведении теплицы из поликарбоната своими руками из профильных труб вытянутой формы, следует установить её по направлению с востока на запад. форточку для проветривания в двускатном варианте теплицы располагают с южной стороны.
К распространенным основаниям под теплицы относятся деревянные рамы из брусьев, деревянные короба, ленточные фундаменты небольшого заглубления, столбчатые и точечные фундаменты. При выборе фундамента важно учесть вес и размеры будущего строения, его назначение и материал покрытия.
При выборе основы для теплицы важно учесть массу и габариты планируемой постройки, ее назначение и тип покрытия.
Для теплиц с легкой конструкцией и полиэтиленовой крышей нет необходимости заливать фундамент. При строительстве столбчатого основания учитывают его экономичность, но теплицу это не защитит от проникновения холодного воздуха.
Теплица должна располагаться на солнечном месте с учетом направления господствующих ветров.
Если под основание теплицы применяются деревянные бруски, необходимо учесть обработку их антисептическими составами и гидроизоляцию. Это поможет продлить срок эксплуатации деревянного основания до 5-6 лет. В случае применения металлических швеллеров, их подвергают антикоррозийной обработке.

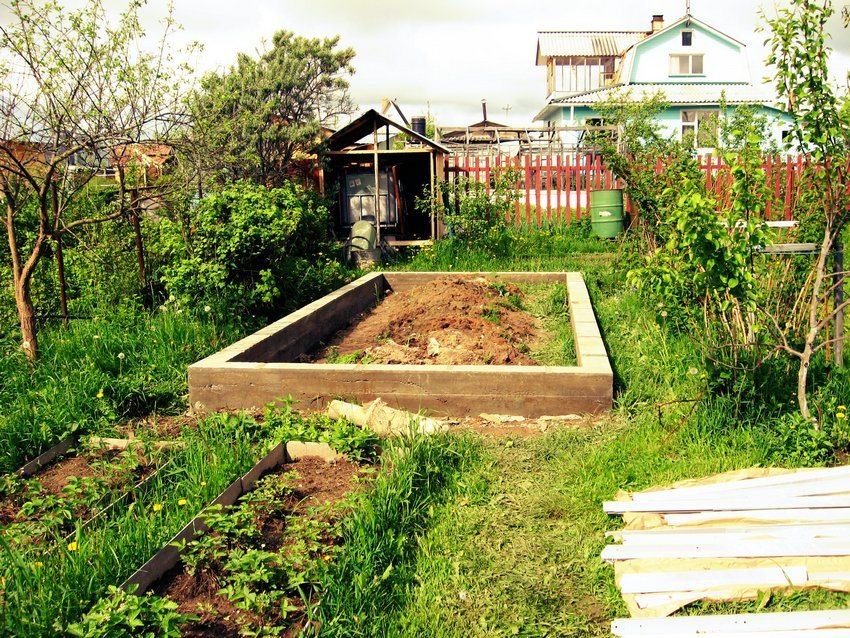

Пример устройства фундамента для теплицы
Схемы и чертежи теплицы из поликарбоната с использованием профильной трубы показывают размеры периметральной траншеи для ленточного фундамента: ее глубину и ширину. Глубина траншеи под ленточное основание обычно равна 30-40 см, а высота цоколя — 20-25 см.
Проект определяет нужное количество раствора при заливке фундамента или кирпичей (блоков), если предполагается каменное основание. В расчет также входят элементы для крепления каркаса теплицы к основанию: уголки, скобы и крепеж.
Проект содержит расчеты, которые позволят точно знать количество необходимых материалов и общую стоимость строительства теплицы.
Для теплиц из лёгких профильных конструкций фундамент не требуется. Проектом предусмотрено удлинение каркаса профиля на 80 см с каждой стороны. Эти части профиля закапываются в грунт и выполняют роль опор всей постройки.
Проект содержит все необходимые расчеты для точного определения количества необходимых материалов и расходов на постройку теплицы.

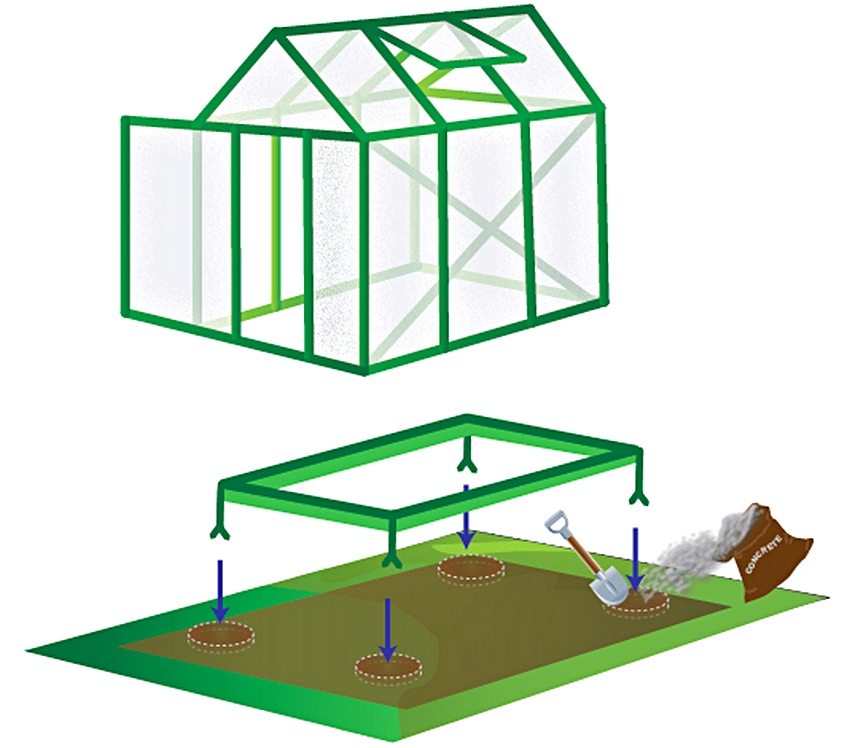

Строительство фундамента под теплицу
Инструкция по изготовлению теплиц из поликарбоната с использованием металлических труб.
Выбрав основание для теплицы, приступают к составлению чертежей своими руками. Видеоинструкции помогут разобраться с особенностями её конструкции.

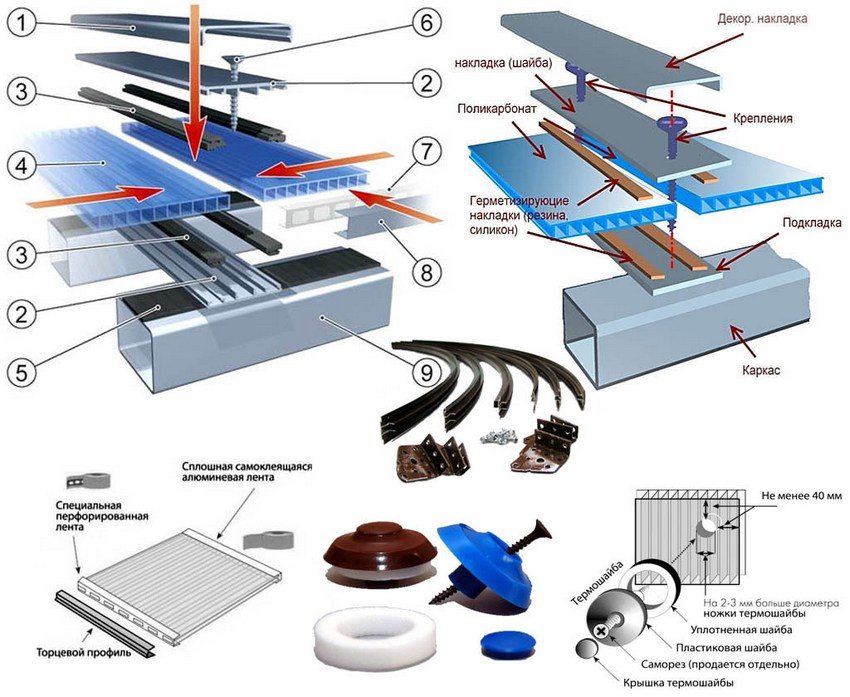

Поликарбонат крепят саморезами с термошайбами, чтобы обеспечить герметичность соединений.
Арочная теплица из поликарбоната своими руками: чертежи, фото, эскизы

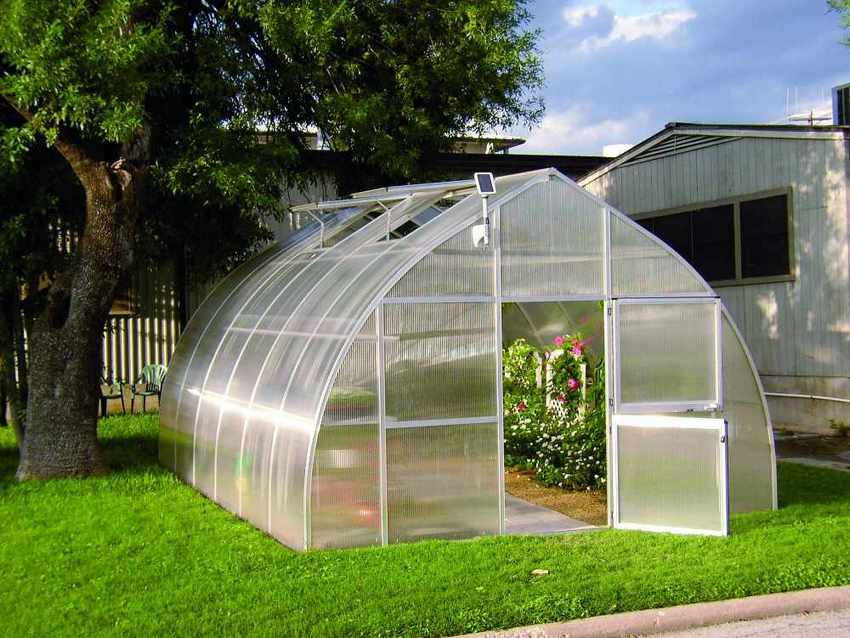

Арочные конструкции годятся как для компактных дачных парников, так и для больших теплиц, используемых в коммерции.
Чтобы построить теплицу из профильных труб самостоятельно, нужно разработать чертежи и рассчитать всё правильно. Теплицы аркообразной формы имеют свои особенности. Главное – это высота конструкции и размер стандартных листов покрытия. Поликарбонат обычно продается листами 6 на 2,1 метра. Длина листа в 6 метров ограничит высоту арочной конструкции.

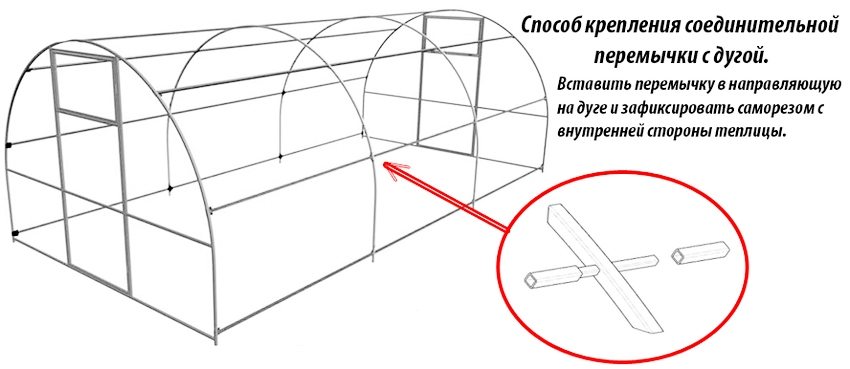

Эскиз строения теплицы с арочным сводом.
Чтобы получить дугообразную структуру, лист необходимо разместить перпендикулярно каркасу. В этом случае радиус полукруга будет равен 1,90 метрам, а ширина конструкции — 3,80 метрам. Высота теплицы, исходя из геометрических соотношений, составит также 1,90 метра, что подходит не всем выращиваемым культурам.
Арочную теплицу возможно собрать, соединив прочный профиль с … . трубы ПВХ

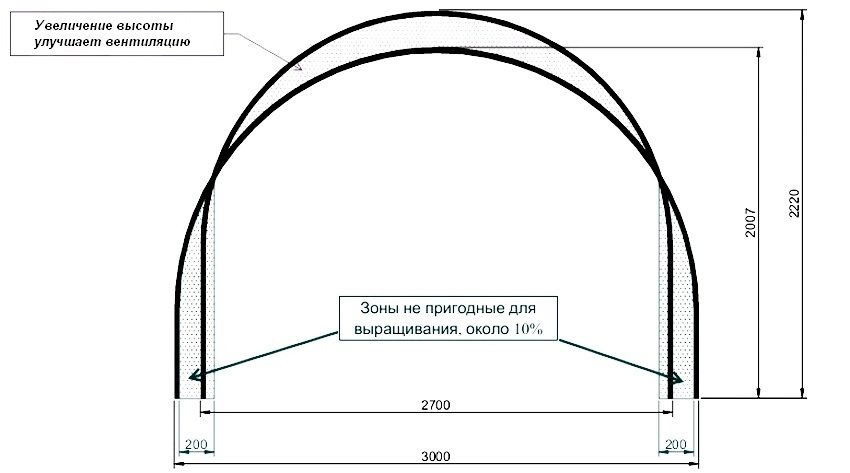

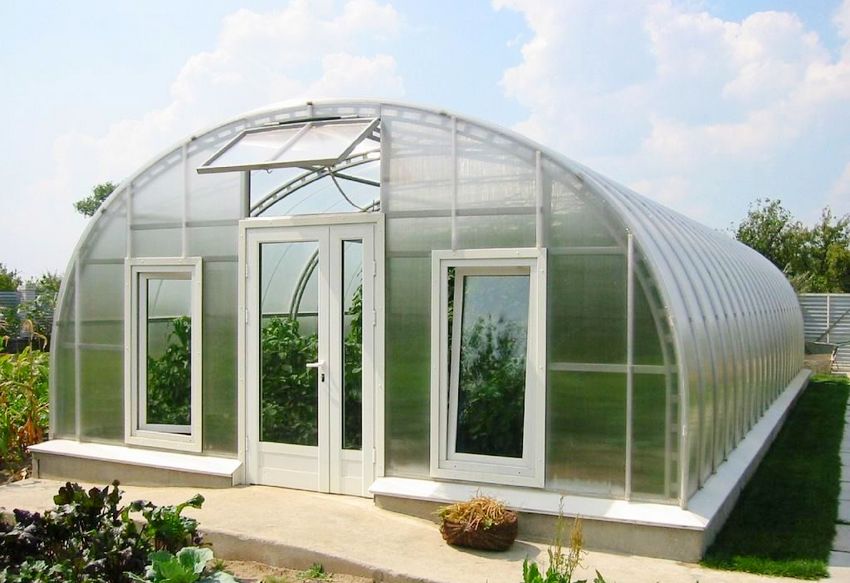

Чтобы теплица арочной формы имела необходимую вам высоту, можно соорудить цоколь. При высоте цоколя один метр ширина теплицы может достичь 2,4 метра, а общая высота конструкции увеличится до 2,2 метра. Правильно задав основные габариты теплицы, вы сможете разработать чертежи и эскизы для ее самостоятельного изготовления из профильной трубы.

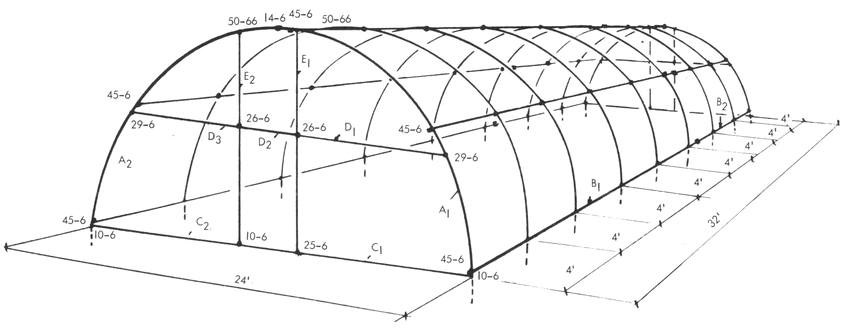

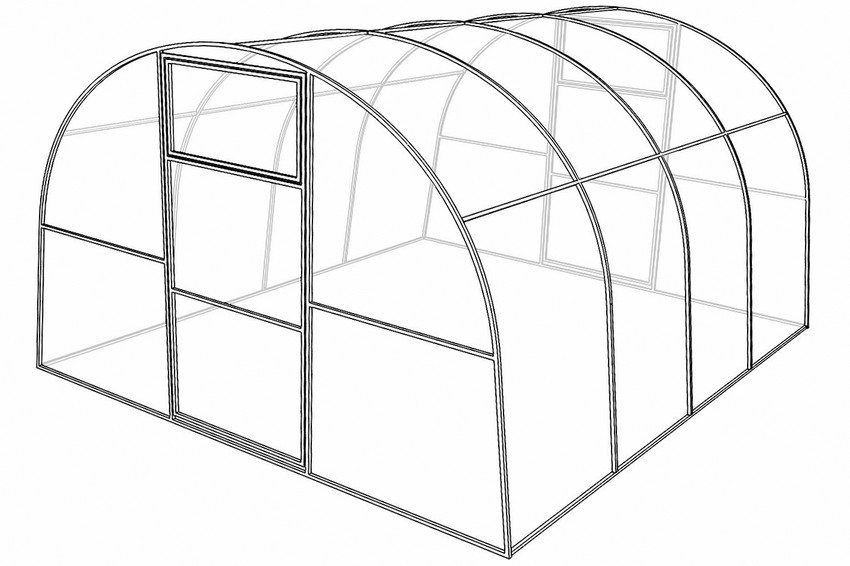

Чертеж теплицы арочного типа
Еще одна особенность арочных форм каркасов — профиль требуется изогнуть в нужную форму. Если нет специального станка для изгиба труб, можно приобрести готовые дугообразные профили или создать арочную форму из отрезков, соединенных металлическими пластинами.

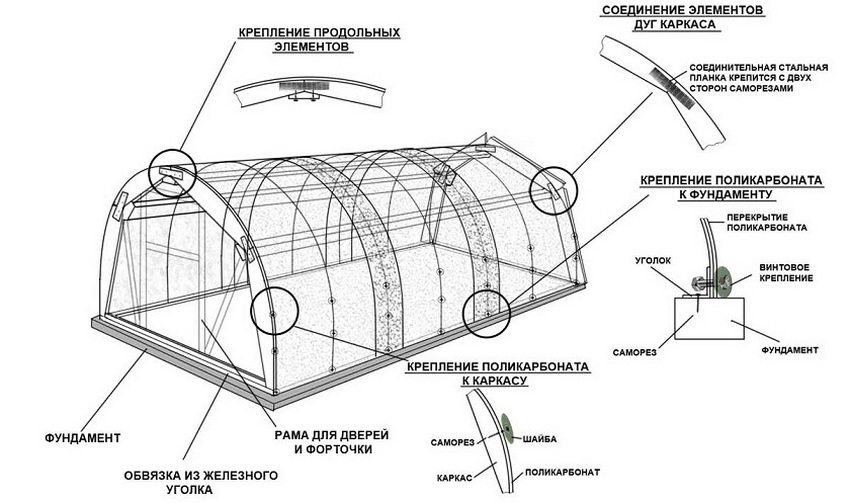

Схема обустройства теплицы из поликарбоната
Для постройки небольшого (4-5 м) арочного парника подойдут две дугообразные рамки: начальная и конечная. При длине теплицы 6 метров и более нужно рассчитать необходимое количество опорных рам, кратное толщине листа поликарбоната. Размеры оконного и дверного проема указаны отдельно в схеме.
Полезный совет!При определении размера теплицы важно учесть число грядок, которое вы хотите разместить внутри, а также ширину проходов между ними. Для удобства ухода ширина прохода должна быть не более 0,7 метра.

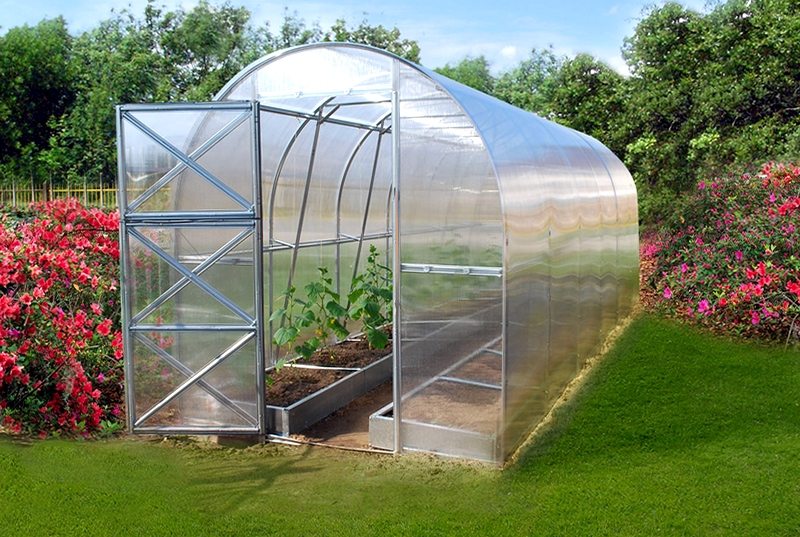

Проект теплицы туннельного типа
Составляется чертеж монтажа крыши теплицы из поликарбоната, приспособленный для самостоятельного выполнения (видеоинструкции подробно объяснят процесс), с указанием расстояния между крепежами. В нём учтут расположение ребер поликарбонатных панелей вдоль дуги арочной конструкции.
Важно помнить, что радиус изгиба листов поликарбоната не должен быть меньше рекомендованного производителем для данного материала. Торцы листов поликарбоната необходимо закрывать перфолентой. Для ознакомления можно изучить фото теплиц из поликарбоната.
Инструкция по возведению дугообразной теплицы из поликарбоната.
Эскизы конструкции парника с двойной скатной крышей.
Проекты теплиц с двускатной крышей предусматривают сборку каркаса из профильной трубы размером 40*20 мм своими руками. Такая труба выдержит большую нагрузку от снега и сильного ветра.

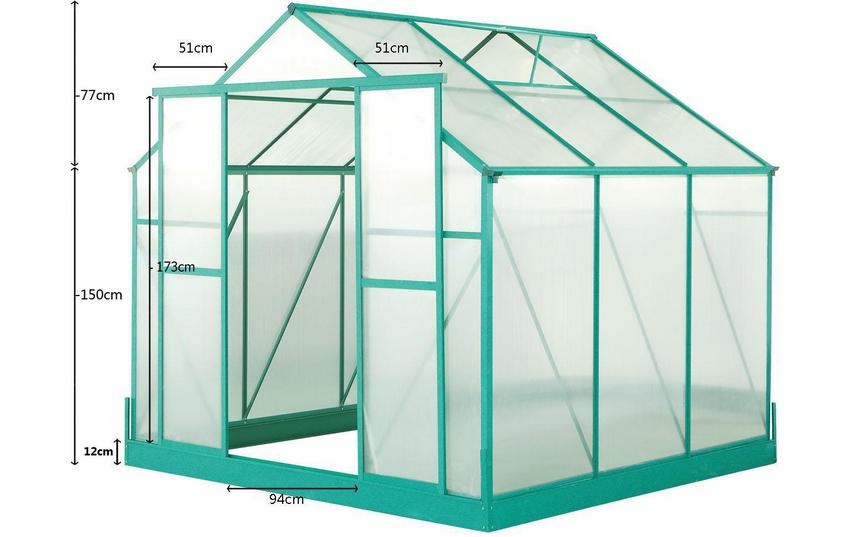

Схему постройки парника, имеющего каркас из труб квадратного сечения и покрытый двухскатной крышей.
На чертежах показана схема несущего каркаса с указанием размеров стен и угла наклона крыши. В крыше по традиции устанавливают вентиляционные форточки. При планировании теплицы малых размеров можно рассмотреть вариант без односкатной крышейПоклонная конструкция имела неравные края, что позволяло воде и снегу скатываться.

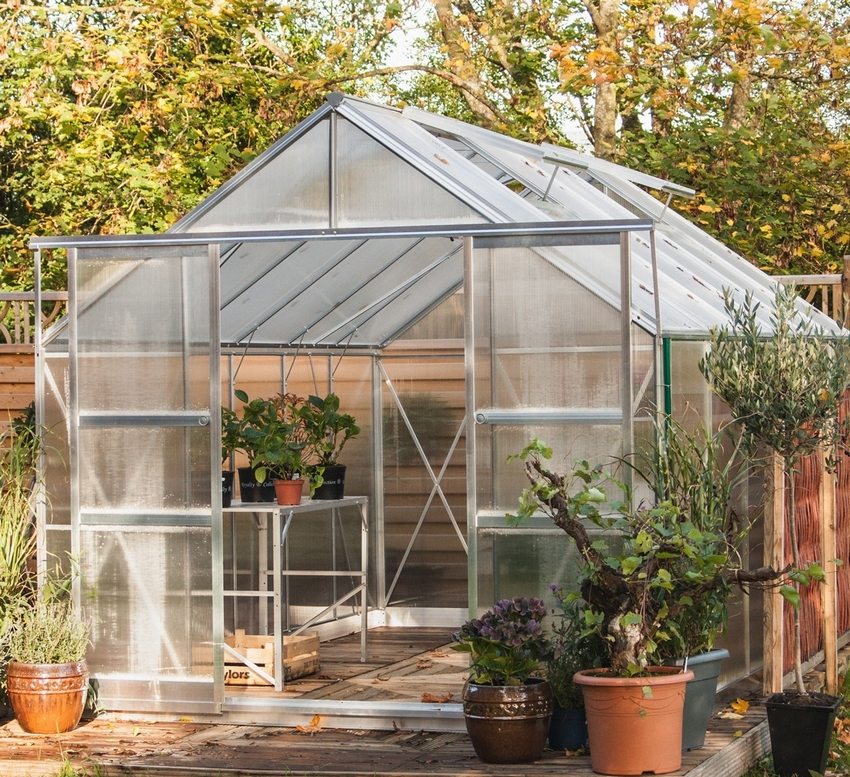

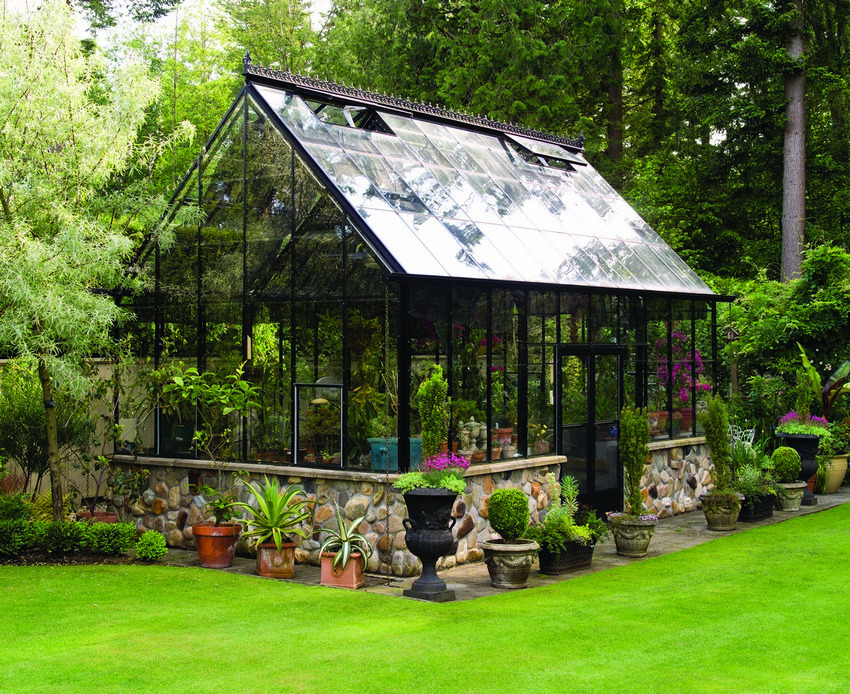

Тепличное сооружение с крышей типа «двускатная» из прозрачного поликарбоната.
Угол наклона стропил в крыше двускатной конструкции составляет 25-30 градусов. Такой уклон способствует сходу осадков с поверхности. Крышу считают довольно пологой и не требуется обустройство стропильной системы вспомогательными укосами.
Проекты теплиц с двускатной крышей предполагают изготовление каркаса из профильной трубы 40х20 мм.
Конструкции этого типа предусматривают применение усиленного профиля (20х40) для главных стоек, основания, стропил и коньковой балки. Для горизонтальных перемычек можно использовать трубу 20х20. Вертикальные стойки располагаются с шагом в один метр, как указано на чертежах. При использовании поликарбоната в качестве покрытия стыки должны совпадать с профилем. Стропильные конструкции устанавливаются не далее одного метра друг от друга.
Подходящая для выращивания растений разного роста, теплица имеет крышу двух скатов.
Конструкция теплицы с двускатной крышей имеет некоторые особенности. При раскройке листов поликарбоната под фронтоны необходимо будет внимательно подойти к размерам. Соблюдение размеров по чертежам приведет к экономичному расходованию поликарбоната.

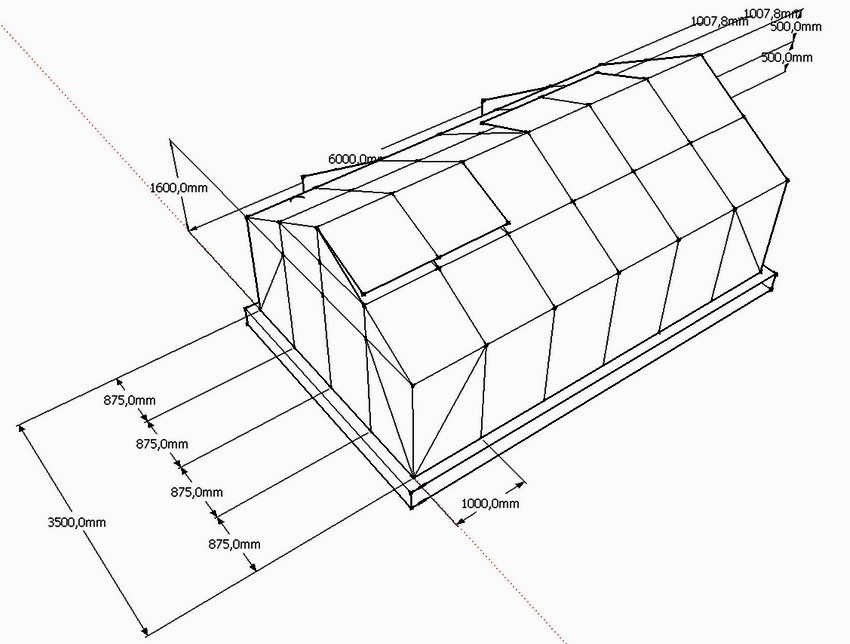

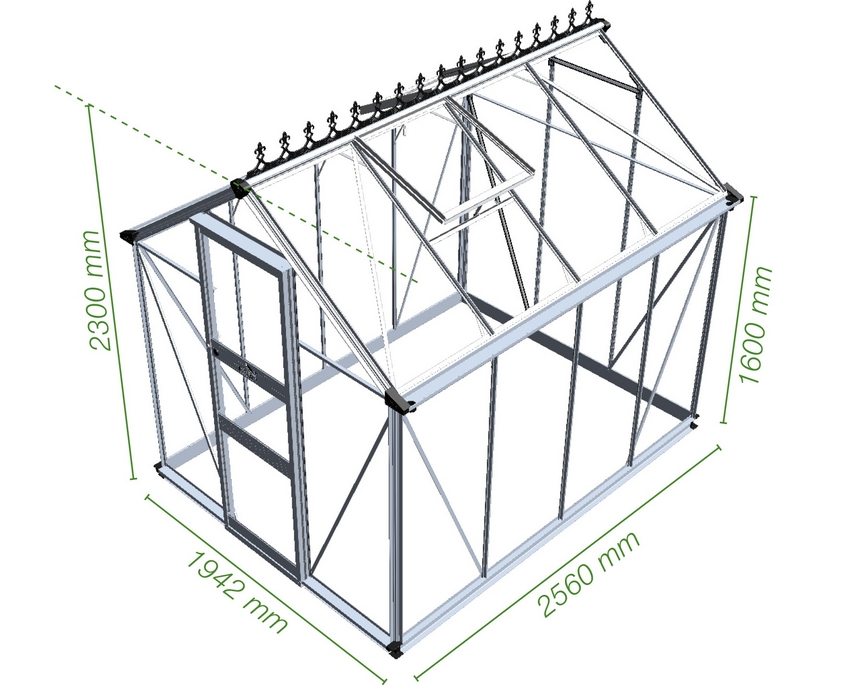

Пример чертежа теплицы с двускатной крышей
Проекты сезонных теплиц
К сооружениям теплиц сезонного типа не предъявляют конкретных требований по надежности и прочности. Чертежи этих конструкций легки в разработке и не сопряжены со сложными расчетами. Каркасы таких теплиц могут быть построены из легких профильных труб, а материалом для покрытия может служить полиэтиленовая пленка или листы тонкого поликарбоната. Как правило, легкие парники и теплицы не обустраиваются фундаментом.
При равномерном использовании ресурсов теплицы с большими боковыми стенами имеют ряд выгод.
Тип каркаса сезонной теплицы не имеет большого значения — главные критерии — простота сборки и бюджетная стоимость конструкции.
Несколько рекомендаций помогут избежать ошибок при постройке небольших теплиц.
- При создании чертежей и эскизов учитывайте размещение вентиляционных люков на разных уровнях. Это улучшит воздухообмен в теплице.
- Крепление листов поликарбоната выполняют с помощью профилей, не наносящих ущерба поверхности пластика. В конце сезона профили можно без труда снять, предотвратив деформацию лёгкой рамы теплицы.
Благодаря тому, что поликарбонат прозрачен для солнца и блокирует ультрафиолет, растения растут быстрее.
- Проект необходимо разработать с учетом возможности демонтажа каркаса и его последующей переустановки в другом месте или хранения до весны.
Особенности конструкции теплицы-хлебницы
Основными преимуществами теплицы-хлебницы являются:
- необычная эргономичная конструкция;
- минимальное количество стыковочных линий;
- Для обеспечения оптимального воздухообмена в теплице необходимо открывать крышку на требуемый градус, не превышающий 90.
- Удобная сборка и эффективное применение всей площади теплицы.
Чертеж демонстрирует парник-хлебницу в форме сундука.
Его состав:
* Лежень — окантованные антисептированными бревнами длиной 120 см (4 штуки).
* Обвязка стенок — брусья 35х35 мм (8 штук).
* Обшивка стенок — шпунтованная доска-вагонка s15.
* Страховочный шнур.
* Опорные шесты — деревянные стержни диаметром 40 мм (2 штуки).
* Технологические подмости — доски 200х35 мм.
* Скобы из проволоки 5 мм (количество по необходимости).
* Карточные петли (3 штуки).
* Обвязка рамы — брусья 40х30 мм (4 штуки).
* Каркас рамы — проволока 5 мм.
* Обтяжка рамы.
* Прижимные штапики — рейки 20х10 мм (4 штуки).
* Ручки — стальные полосы 30х3 мм (2 штуки).
Проект теплицы предполагает верхнюю часть каркаса из двух полудуг, соединенных шарнирами с основанием. Каркас собран из трубы профильной небольшого сечения. Радиусы крышек рассчитаны таким образом, чтобы они без труда открывались, не перекрывая друг друга. Разница в диаметре равна ширине листа поликарбоната, что исключает зазоры при закрытой теплице.
Полезный совет!Для выращивания рассады, которая нуждается в контролируемой атмосфере, лучше всего подходит парник с покрытием из поликарбоната с защитой от ультрафиолетовых лучей. Такой материал сохраняет тепло куда эффективнее, чем обычная пленка.
Самодельная теплица из поликарбоната
Размеры парника подбирают индивидуально. Длина может быть от 3 до 4 метров, высота — не более одного метра. Ширину определяют с учетом способа открытия. парник— с одной или двух сторон. Для односторонней конструкции удобной для ухода за рассадой ширина должна быть 0,7-1,2 м.
Чертежи теплиц различных типов
Простое устройство теплицы можно соорудить из лёгкого металлического профиля, не применяя фундамента. В роли основания выступает каркас из тонкого профиля. Риссунки демонстрируют разные конфигурации и размеры подобных конструкций.
Стенки изготавливаются по принципу конструктора. Недостаток — хрупкость конструкции: тонкий каркас легко деформируется. Поэтому в чертеже расстояние между стойками ограничено 0,5 метра. Элементы каркаса соединяются тройниками и крестовинами, а к обвязке крепятся с помощью фиксаторов «стакан».

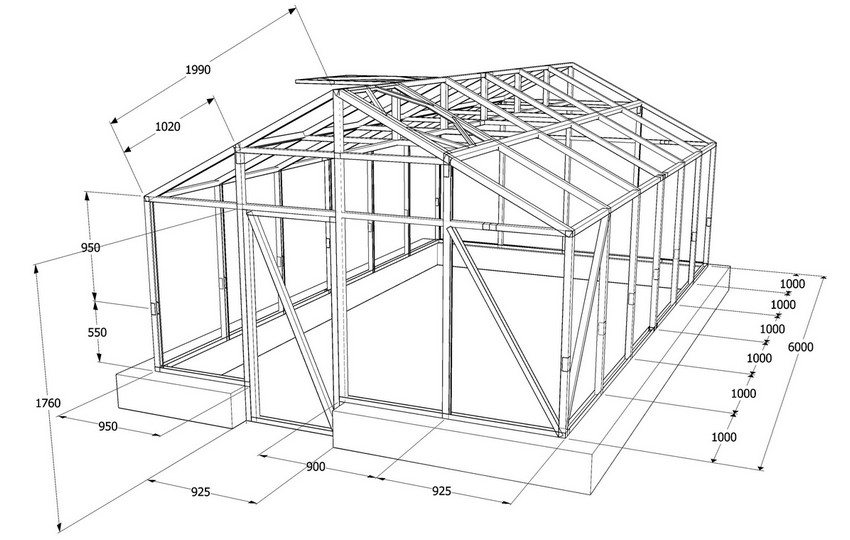

Эскиз для постройки теплицы с использованием металлических профильных труб.
Конструкцию теплицы из легкого профиля можно собрать любой формы: с двускатной или односкатной крышей. Для придания конструкции жесткости и прочности в проекте можно предусмотреть применение профиля из алюминия и обустройство одного из видов фундамента: кирпичного, каменного или бетонного.
Теплицу из лёгкого профиля можно соорудить любой формы: с двускатной или односкатной крышей.
Теплицу из алюминиевого профиля можно построить в виде двускатной конструкции с помощью внутренних подкосов, представляющих собой наклонные стойки, которые придадут сооружению устойчивость.
Однако такой каркас уменьшает полезную площадь внутри теплицы за счёт наклонных стоек. Размеры такой конструкции могут быть индивидуальными, а основание её может располагаться как на фундаменте, так и на подготовленной поверхности участка.
С помощью знаний и чертежей можно создать проект и соорудить парник на участке любых форм и габаритов из подходящих материалов.
