Для создания надежных и долговечных систем водоснабжения и отопления применяются трубы из полипропилена. Трубы отличаются прочностью, устойчивостью к высоким температурам, повышенному давлению, механическим воздействиям. При монтаже магистрали для соединения ее элементов, выполнения ответвлений, переходов и поворотов необходимо использовать разнообразные фитинги для полипропиленовых труб.
Особенности полипропиленовых труб и фитингов к ним
Полипропиленовые трубы часто используют при установке систем горячего и холодного водоснабжения, радиаторного и напольного отопления.
Такое распространение объясняется прочностью, коррозионной устойчивостью, долговечностью изделий, способностью выдерживать высокие температуры и переносить заморозку и оттаивание без изменения структуры. Гладкая внутренняя поверхность предотвращает засорение и накопление отложений, что особенно важно для безнапорных канализационных сетей.
Изделия из полипропилена могут быть цельными и армированными. Цельные трубы подходят для организации магистрали холодного водоснабжения, а армированные — для монтажа системы подачи горячей воды и сети отопления. Армированные изделия благодаря каркасу из стекловолокна или алюминиевой фольги не деформируются при высоких температурах, что обуславливает их низкий коэффициент температурного расширения.
Чтобы соединить трубы с одинаковым или разным диаметром, создать ветвления, углы и изгибы, применяются фитинги для полипропилена. С помощью таких деталей можно перекрыть систему и при необходимости разобрать её. С помощью этих соединительных элементов формируют магистральную сеть любой конфигурации и сложности.
Полипропиленовые трубы и фитинги соединяются путем пайки составных элементов системы.
Получаются надежные и герметичные соединения, гарантирующие бесперебойную и длительную работу сети. Процесс происходит быстро и легко благодаря химической нейтральности полипропилена.
Виды материалов для производства polypropylene соединителей
Изделия из труб и фитингов ПП могут производиться из полипропилена разных составов, что влияет на их тепловую устойчивость. В зависимости от этого различают три модификации исходного материала: гомополимер, рандом-сополимер и блок-сополимер.
Изделия первого типа маркируются как РРН или РР-1. Изготовленные из полипропилена с модифицирующими добавками (антипиренами, нуклеаторами и антисептиками), данные элементы обладают определенными свойствами. Трубы и фитинги данного типа предназначены только для монтажа сетей подачи холодной воды.
Второй вид полипропиленовых труб и фасонных частей обозначается как PPCR, РРR, РР-3. Материал с кристаллической структурой позволяет изделиям выдерживать широкий диапазон температур от -170 до +1300 °С без потери целостности. Трубы и фитинги данного типа относятся к универсальному классу и применяются при монтаже любых инженерных коммуникаций.
Изделия из блок-сополимера маркируются как РРВ, РР-2, РР-С. Для их производства используют полимер, образованный микромолекулами гомополимеров, которые устроены определенным образом. Такие изделия отличаются повышенной ударной прочностью, способностью выдерживать высокую температуру без разрушения, хорошей устойчивостью к изгибам и истиранию, низкой паро- и газопроницаемостью, а также отличными диэлектрическими свойствами. Трубы и фитинги такого типа подходят для организации магистральной сети горячего водоснабжения.
Характеристики полипропилена включают параметр MRS, указывающий на наименьшую длительность прочности. Этот показатель определяет максимальное давление в системе, при котором трубы и фитинги могут эксплуатироваться около 50 лет при транспортировке воды с температурой 20 °С. Характеристика зависит от толщины стенок изделий.
Максимально допустимое давление указано числом рядом с аббревиатурой PN.
Большее значение этого числа означает большую стойкость трубы и фитинга к давлению.
Разновидности и диаметры полипропиленовых труб
Трубы из полипропилена и фитинги к ним делятся на группы по номинальному давлению жидкости в системе. Группы: РN10, РN16, РN20 и РN25. Первый класс включает изделия с тонкой стенкой, выдерживающие давление до 1 МПа и температуру жидкости до 45 °С. Диаметр этих изделий от 20 до 110 мм, толщина стенки — от 1,9 до 11 мм. Такие элементы подходят для монтажа низкотемпературных систем отопления типа «теплый пол».
Полипропиленовые трубы с маркировкой PN16 предназначены для работы при температуре теплоносителя до 60 °С и рабочем давлении в системе до 1,6 МПа. Их можно применять для водопроводов высокого давления. Диаметр труб варьируется от 20 до 110 мм, толщина стенок – от 1,9 до 11 мм.
Третий тип элементов предназначен для работы под давлением до 2 МПа. Температура перекачиваемой жидкости может быть до 80 °С. Трубы выпускаются диаметром 10-73 мм при толщине стенки 1,6-11 мм. Их можно использовать для создания систем водоснабжения и отопления.
Трубы с маркировкой PN25 выдерживают давление до 2,5 МПа и температуру теплоносителя до 95 °С благодаря армированию фольгой из алюминия. Диаметр полипропиленовых фитингов и труб варьируется от 21,5 до 78 мм, а толщина стенки – от 2,7 до 16,4 мм. Их можно применять для монтажа систем отопления и горячего водоснабжения.
Диаметр трубы подбирают по пропускной способности и стойкости к температуре перекачиваемой среды. Для внутренней разводки холодного и горячего водоснабжения применяют изделия диаметром до 25 мм. Для наружной сети подходят элементы размером 40-100 мм. Для холодного водоснабжения достаточно сечения 20-40 мм и толщины стенки 1,9-11 мм, для горячего — диаметра 20-100 мм при размере стенки 2,8-15 мм.
Полезный совет! Чтобы построить прочную и долговечную систему, выберите трубы и фитинги с показателями качества выше указанных.
Для внутренней канализации используют изделия диаметром 32, 40, 65, 63 и 75 мм, для наружной – не менее 100 мм. Отопление прокладывают с элементами сечением 16-75 мм и стенкой толщиной 3,4-10,5 мм, что зависит от размеров помещения и типа котла.
Элементы для монтажа полипропиленовых труб.
Для монтажа систем водоснабжения, канализации и отопления требуется приобрести различные виды фитингов для полипропиленовых труб. Благодаря им соединяют участки сети, делают разветвления, переходы, обводы, подключают сантехнические приборы. Фасонные части – раструбные элементы, которые надевают на нагретые сварочным утюгом торцы труб. Размеры фитингов в миллиметрах для полипропиленовых труб выбирают в соответствии с габаритами труб.
Важно! Трубы полипропилена и соединительные детали для них необходимо произвести из одного материала, с расчетом на аналогичное давление и температуру перемещаемой жидкости.
Полипропиленовые фитинги могут быть полностью пластиковыми или комбинированными с металлическими вставками наружной или внутренней резьбы. Полностью пластиковые изделия применяются при любых способах прокладки магистрали, включая скрытую. Эти фитинги обладают повышенной прочностью, но имеют более высокую цену. Соединение элементов системы осуществляется пайкой, что создает надежные и герметичные швы.
Комбинированные изделия представляют собой сочетание металла и полипропилена. Фитинги подобного типа используются только при открытом монтаже или комбинированном способе укладки с частичной установкой фальш-панелей, облицовкой плиткой, декоративными решетками или гипсокартоном. Такая конструкция необходима для контроля состояния соединений.
Важно знать разновидности фитингов для труб из полипропилена по способу изготовления. Фасонные элементы бывают литыми и сегментными. Литые – цельные изделия с максимальной прочностью и надежностью. Сегментные состоят из отдельных элементов полипропилена, соединенных пайкой. Много швов снижает их надежность, долговечность и стоимость.
Виды муфт для труб из полипропилена с названиями.
Для соединения двух отрезков трубы одинакового диаметра применяют муфты для полипропиленовых труб с утолщёнными стенками, выпускаемые сечением 20-160 мм. Муфта устанавливается в трубу с усилием при условии абсолютной гладкости участков труб. Перед монтажом изделие примеряется и фиксирует трубу до упора. После этого его нагревают низкотемпературным паяльником, обеспечивая герметичное соединение с фитингом.
Полезный совет! Перед установкой системы из полимерных деталей нужно разобраться, как применять утюг для труб из полипропилена.
Для соединения элементов с разными сечениями или материалами используют переходные муфты с наружной или внутренней резьбой. Диаметры изделий варьируются от 20 до 75 мм; подробности можно найти в таблицах размеров фитингов для труб из полипропилена, доступных онлайн.
Штуцеры с накидной гайкой предназначены для присоединения полипропиленовой трубы к гибкому шлангу. Для изменения направления трубы применяют угольники и уголки, обеспечивающие поворот на 45 или 90 градусов. Угольники могут быть прямыми (для соединения элементов одного сечения) или переходными с внутренней или наружной резьбой, с накидной гайкой или без нее. Размеры фитингов для полипропиленовых труб составляют от 20 до 160 мм.
Смесители часто подключают с помощью водорозеток, имеющих петли для крепления к стене. Для перекрытия трубопроводов или преодоления препятствий применяются обводы разной длины: короткие, средние и длинные. Такие изделия позволяют плавно изменить направление магистрали за счет более округлого изгиба.
Важно! С помощью обводов возможно осуществить поворот магистрали на сто двадцать градусов.
Разновидности формованных элементов для трубопроводов из полипропилена.
Для ответвления потока в одном направлении применяют полипропиленовые тройники разных видов: прямые, переходные, одно- и двухплоскостные, а также коллекторные. Коллекторные изделия предпочтительнее из-за разъемного соединения.
Для разветвления магистральной трубы в два направления используют полипропиленовые крестовины, которые бывают одно-, двухплоскостными и компланарными. Компланарные крестовины соединяют полипропиленовые трубы одной плоскости без обводов и отводов, сохраняя свободное пространство и улучшая внешний вид конструкции.
Чтобы защитить трубопровод от грязи, ржавчины и механических примесей, используют полипропиленовые фильтры. Для предотвращения обратного течения жидкости в системе при гидравлическом ударе или остановке работы сантехники на магистралях устанавливают обратные клапаны с резьбовой пробкой, что позволяет очистить механизм. Их размещают перед водомерами, бойлерами и нагревателями воды.
Для предотвращения деформаций трубопровода при перепадах давления или температуры целесообразно устанавливать компенсаторы из полипропиленовых труб. Представленные изогнутыми участками трубы в виде петли, компенсаторы обязательны при создании систем отопления и горячего водоснабжения. Для закрытия концевых участков сети применяют заглушки, колпаки и пробки с резьбой или без нее.
Полезный совет! Заглушки применяют во время испытаний системы на любом этапе установки.
Регулирование расхода жидкости выполняется за счёт вентилей. Скрытая установка системы достигается применением подштукатурного варианта изделия. Радиаторный вентиль предназначен для соединения магистрали с радиатором, что исключает использование комбинированной муфты.
Шаровой кран позволяет полностью перекрывать или открывать проход трубы двумя положениями. Это устройство отличается долговечностью, но при неисправности требует полной замены.
Отличительные черты американских труб из полипропилена.
Муфта-разъемная соединительная деталь для полипропиленовых труб, называемая американкой, дополнительно снабжена накидными гайками. Американки применяются в системах, требующих периодического демонтажа элементов для очистки. Часто такие фитинги устанавливают перед счетчиками.
Установка американки проста и быстра: достаточно затянуть гайку. Это упрощает монтаж и позволяет моментально перекрыть трубопровод при утечках. Такой тип фитинга пригоден для замены участка сети или врезки новых вводов. Трубы не разрушаются из-за вращения, так как остаются неподвижными.
Фитинги-американки из полипропилена подходят для соединительных работ труб в узкодоступных местах. Внутри фитинга установлен собственный уплотнитель, поэтому не требуется применение дополнительных прокладок. Такое соединение получается достаточно герметичным.
Важно! Американский тип фитинга является многофункциональным и применим как в качестве муфты, переходника, заглушки, так и запорного элемента.
Полипропиленовые американки различаются по конструкции: с внутренней или наружной резьбой, с накидной гайкой и концом под пайку, а также комбинированными. Резьба может быть конусной и цилиндрической. Коническая обеспечивает высокую герметичность соединения без прокладок, устойчива к агрессивным средам и перепадам температур. Американки с цилиндрической резьбой требуют уплотнителей и периодического осмотра с возможной заменой изношенной прокладки.
Фитинги для армированных труб из полипропилена
Для скрепления армированных полипропиленовых труб применяют фитинги прессованного и компрессионного типов, изготовленные из латуни.
Разъемное соединение полипропиленовых труб можно выполнить с помощью компрессионного фитинга, состоящего из корпуса, штуцера, обжимной гайки и уплотнительных колец. Соединение трубы и фасонного элемента достигается сдавливанием уплотнителя при закручивании гайки разводным или рожковым ключом. Такое соединение отличается надежностью и долговечностью, выдерживая давление до 35 бар и служа около 30 лет.
Важно! Компрессионные фитинги удобны при монтаже системы с открытой конструкцией, позволяющей контролировать соединение и регулировать затяжку гаек по мере необходимости.
Соединение полипропиленовых труб без пайки происходит с помощью прессовых фитингов. Фитинги состоят из корпуса и штуцера с обжимной гильзой. Для создания герметичного соединения необходим специальный инструмент — клещи. Система, оснащенная подобными фитингами, выдерживает давление до 75 бар и служит около 50 лет. Ее можно прокладывать как открытым, так и закрытым способом внутри монолитных конструкций.
Ведущие компании, производящие муфты для полипропиленовых труб.
Для надёжности и долговечности системы рекомендуется покупать трубы и фитинги из полипропилена у одного поставщика.
Немецкая фирма Banninger Kunststoff-Produkte – один из лучших производителей фитингов из высококачественного пластика. Изделия фирмы отличаются повышенной прочностью, химической инертностью и способностью легко переносить перемерзание. Фасонные части этой компании применяются для монтажа систем водоснабжения и отопления и стоят дороже аналогов.
Производитель Valtec выпускает полипропиленовые фасонные части с коническим раструбом, что упрощает монтаж систем. Ассортимент изделий компании позволяет соединять их пайкой или резьбой. Максимальный размер полипропиленового фитинга — 50 мм.
Компания Wаvin Ecoplаstic из Чехии производит соединительные элементы из нейтрального пропилена. Трубы и фасонные части этой компании подходят для обустройства питьевого водовода.
Турецкая фирма Tebo специализируется на изготовлении фитингов диаметром 20-160 мм, способных выдержать давление в системе до 25 бар.
Компания Kalde из Турции выпускает прямые и переходные изделия разного сечения высокого качества, которые можно использовать при монтаже системы водоснабжения и отопления.
Характерные особенности фитингов для труб ПНД
Полиэтилен низкого давления – вид полимера, отличающийся экологичностью, устойчивостью к химическим веществам, способностью выдерживать температуру до 80 °С, стойкостью к истиранию, высокой плотностью, диэлектрическими качествами и хорошей эластичностью. Это снижает вероятность повреждений в результате гидроудара. Данный универсальный тип изделий подходит для систем холодного водоснабжения, канализации, транспортировки газообразных и жидких веществ, а также горючих газов.
Полезный совет! Сшитый полиэтилен – это особый вид полимера с высокой термоустойчивостью, применяемый при монтаже систем отопления.
Трубы и фитинги из полиэтилена низкого давления (ПНД) обеспечивают работу под давлением от 6 до 16 атмосфер. Характеризуются долговечностью, удобным монтажом и приемлемой ценой.
Фитинги для полиэтиленовых труб различаются по виду. Для соединения участков системы используют равнопроходные и компенсационные элементы, осуществляющие переход от большего диаметра изделия к меньшему, а также фланцевые муфты (от меньшего сечения к большему).
Типы соединительных элементов для труб из полиэтилена низкого давления.
Переходники крепят запорную арматуру к системе. Этот тип фитинга соединяет трубы из разных материалов. Отводы с углом 45, 60 и 95° изменяют направление магистрали. Тройники и крестовины выполняют ответвления.
Для образования ответвления на магистрали требуется использовать хомуты, элементы обжимного типа и накладки, соединяемые с трубой электродиффузионной сваркой. Изделия применяют для вставки новых деталей в существующий коллектор и часто представляют собой фитинги для труб ПНД диаметром 32 и 40 мм.
Фитинги для ПНД-труб бывают неразъемными, крепящимися сваркой, и сборно-разъемными, устанавливаемыми с помощью ключей. Второй тип включает компрессионные, обжимные, резьбовые, фланцевые элементы и пресс-фитинги.
Неразъемные изделия применяются при обустройстве наружной системы водоснабжения. Соединение компрессионных фитингов для ПНД-труб происходит с помощью накидной гайки, а надежность и герметичность обеспечиваются уплотнительным кольцом. Резьбовые фитинги используют в безнапорных системах и при соединении кабель-каналов.
Для соединения трубопроводов из пластика и металла применяют фланцевые элементы. В состав таких изделий входят стальной фланец и втулка. Первый крепится болтами или шпильками к ответному фланцу, который приварен к металлической трубе, а вторая часть соединяется с пластиковой частью магистрали.
Особенности использования фитингов для труб ПВХ
Трубы из поливинилхлорида – еще одна разновидность полимерных изделий. Их применяют при установке систем холодного водоснабжения и канализации. Материал отличается прочностью, негорючестью, хорошими диэлектрическими качествами, высокой плотностью и повышенной жесткостью. Трубы из ПВХ выдерживают температуру транспортируемой жидкости до 65 °С. При сильном импульсном воздействии на трубопровод может произойти его повреждение.
Фитинги для труб из ПВХ обладают теми же характеристиками, что и сам материал. Из поливинилхлоридных элементов можно строить системы водоснабжения и водоотведения как внутри помещений, так и снаружи.
Для монтажа последней используют изделия из непластифицированного поливинилхлорида (НПВХ), который отличается высокой механической прочностью. Система с такими элементами выдерживает высокое давление, что важно для наружных напорных сетей водоснабжения и канализации.
Важно! Монтаж наружных систем выполняют с применением лишь отлитых фитингов, в то время как внутреннюю сеть можно обустроить с помощью секционных фасонных деталей.

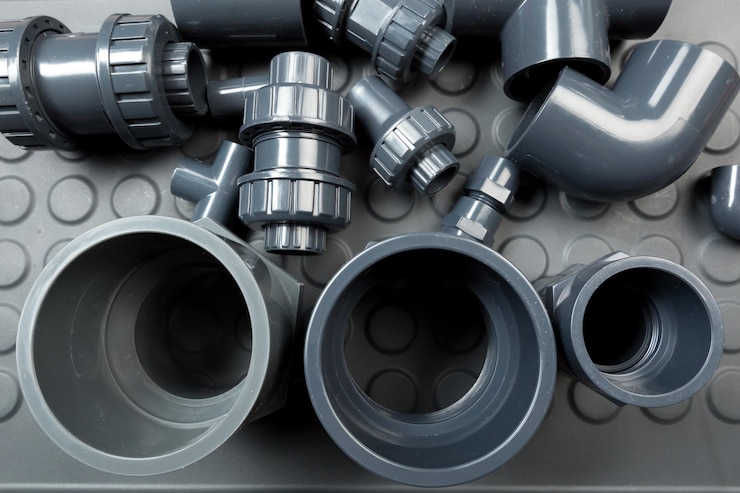

Разновидности фитингов из поливинилхлорида
Фасонные части из ПВХ могут быть клеевыми, резьбовыми, разъемными, для пайки и комбинированными. Клеймвые фиксируются к трубам холодной сваркой. Раструбы фасонных частей вмещают торцы труб с минимальным зазором, обрабатываемыми специальным клеем.
Резьбовые фитинги крепятся с помощью патрубка, имеющего наружную резьбу и гайку. Изделия производят из более прочного полимера, у которого ниже коэффициент эластичности. Это конструктивное решение гарантирует высокую плотность резьбового соединения.
Разъемные фитинги монтируются с помощью эластичных резиновых муфт. Такие изделия не выдерживают высокое давление, поэтому их применяют для монтажа безнапорной системы водоотведения. Фитинги под пайку обеспечивают надежное и герметичное соединение с помощью аппарата низкой температуры.
В комбинированных моделях с одной стороны изделия крепится патрубок, а с другой — резьбовое соединение посредством накидной гайки.
Фитинги для ПВХ-труб подразделяются на напорные (для систем водоснабжения), безнапорные (для канализаций и ливневок) и предназначенные для разряженных сред. По назначению фасонные части из ПВХ делятся на соединяющие, разветвляющие и регулирующие.
Полипропилен — универсальный полимер. Изделия из полипропиленовых труб можно использовать для создания инженерных коммуникаций с помощью фитингов. Элементы из полиэтилена и поливинилхлорида имеют ограничения в применении, обусловленные техническими характеристиками. Для надежной и долговечной системы нужно приобретать фитинги и трубы из одного материала, а также правильно выбирать способ монтажа элементов.
