Гофра для кабеля: оптимальный выбор при изолированном монтаже электрических сетей

Изделия из полимеров все чаще применяются. Ребристая гофра для кабеля появилась недавно, но является лучшим решением среди современных технологий защиты электросетей. Легкие, компактные и гибкие каналы из ПВХ сохраняют форму, заменяя устаревшие технологии. Важно изучить критерии выбора и особенности монтажа защитной гофры из полимеров.

Что такое полимерная гофрированная труба для кабеля

Гофра для электропроводки – гибкая труба из ПВХ. Благодаря гибкости и эластичности полимерные изделия упрощают монтаж электросетей в ограниченном пространстве и местах с высокой нагрузкой. В домах, построенных в сейсмоопасных регионах, гофра защищает изолированную электропроводку от повреждений во время колебаний.

Трубы из поливинилхлорида позволяют защищать провода и объединять их в одном канале. Такой способ монтажа применяют для сложной многокомпонентной разводки, светодизайна и натяжных потолков с комбинированным освещением. Гофрированные трубы используют во многих отраслях. Производители выпускают различные модификации труб для специальных задач.

Гофрированная труба из ПВХ для кабеля обычно имеет небольшой диаметр, поэтому не требуется создавать глубокий и широкий канал для скрытого монтажа. Трубы продаются в бухтах, что облегчает их перемещение и транспортировку.

Важно! Низкая стоимость поливинилхлорида компенсируется качеством, надёжностью и быстрым монтажом при возведении новых и модернизации существующих строений.

Трубы для прокладки кабеля, изготовленные из полимеров, обладают множеством достоинств. При возникновении возгорания из-за короткого замыкания быстро затухающий полимер останавливает распространение огня.

Труба из ПВХ для электропроводки – это изоляция и безопасность, важные как в жилых, так и в производственных помещениях.

Гофра для проводов и ее наиболее важные свойства

Гофрированная конструкция выдерживает огромные нагрузки давления и механические воздействия, что невозможно для обычных гладких труб в таких же ситуациях.

Применение ПВХ гофры для прокладки проводов удобно. Отделка проводов с использованием гофры возможна под любым углом, включая поверхность сводов и арок.

В труднопроходимых местах и на кривых участках устроить магистрали другими способами весьма сложно. Только благодаря своей гибкости изделие обеспечивает качественную прокладку электрокабеля с точным воспроизведением сложных изгибов независимо от особенностей строения.

Из-за гибкости гофрированная труба небольшого диаметра позволяет смонтировать сложные соединения и повороты, включая разворот на 360 градусов. Кабель, уложенный в скрытую бороздку, заполняет ее равномерно, уменьшая затраты на оштукатуривание поверхностей после первоначальной установки.

В современном строительстве гофротрубы применяют как внутри зданий, так и снаружи. Это полезно для организации сети электроснабжения объектов с наружным освещением, например, в загородных домах. Монтаж электросетей чаще всего выполняется с использованием гибкой изоляции. В некоторых случаях учитывается ландшафтный дизайн. Так, для кабеля, обеспечивающего ночную подсветку, рекомендуют использовать красную гофротрубу.

• дорожек и клумб;
• бассейна или фонтана;
• бани и сауны;
• искусственного водоема;
• площадки для мангала и барбекю;
• крытой галереи или террасы.

Гофра удобна для прокладки кабеля в земле и при наружных работах. Ее можно разрезать ножицами по металлу или другим приспособлениями.

Прокладка кабеля в гофре: разновидности гибких изделий

Защитный полимерный рукав изготавливается для разнообразных задач строительства, таких как канализационная гофра и защита кабелей различного напряжения. Специалисты по свойствам полимера и размеру гофры для кабеля советуют применять её для разных видов проводки.

• для силового кабеля;
• Для сетей с низким напряжением (телефонные, телевизионные и компьютерные сети на базе UTP проводов).

Защитные гофры производятся в полимерном и металлическом вариантах. Гибкие трубные изделия различаются материалом, цветом и конструкцией (есть двойная гофра). Внутри протягивают кабель, иногда даже несколько – это зависит от условий работы и типа проводки.

• скрытой внутренней;

• наружной;
• подземной.

Полезный совет! Приобретая кабель, обратите внимание на толщину и сечение гофры, чтобы избежать лишних расходов на ненужные характеристики. Кабель необходимо беспрепятственно помещать внутрь рукава.

Существуют изделия разной прочности.

• легкие трубы;
• тяжелые;
• сверхтяжелые.

Легкую гофру используют для скрытой установки в помещении, но она чувствительна к ультрафиолетовому излучению. Для заложения под землю предназначены тяжелые и плотные гофрированные изделия – с повышенной прочностью против давления.

Для установления назначения применяется система цветового кодирования, представленная в таблице.

Этот стандарт применяется в промышленности и строительстве, однако не всегда соблюдается, особенно при наличии небольшого излишка продукции в бухтах после крупного объёма работ.

Какие этапы прокладки кабеля в гофру и его демонтажа? Требуется ли зонд?

До появления гибких труб из ПВХ для электротехнических систем кабель замуровывали непосредственно в углубление стены. Монтаж затруднялся открытыми концами, которые крепились к шине или опоре, пропущенной через металлическую трубу. В случае аварий или неполадок кабель извлекали из-под штукатурки, что могло привести к его повреждению.

При рассмотрении ассортимента актуальных решений на рынке ясно видно: предлагают как простую гофру с пустым пространством внутри, так и изделия с встроенным датчиком. Последнее часто именуют «протяжкой», поскольку именно это и является его задачей.

Полезный совет! Поразмышляйте о способе прокладывания провода в гофре. Лучше всего, если во время монтажа можно будет закрепить его и быстро протащить по нужному пути.

Если предусмотрен, зонд всегда видим внутри полимерных трубок. Это толстая металлическая проволока по всей их длине. Защитную оболочку проводки срезают вместе с зондом при необходимости.

Использовать протяжку очень просто: зацепив провод концом зонда, кабель протягивают по всей длине полимерной трубки. Зонд – гарантия удобства заполнения трубки электрокабелем. Простейшее инженерное решение подтверждает поговорку о том, что все гениальное – просто. Только осуществив протягивание электрокабеля внутри гофры на большую длину, можно оценить простоту и мудрость этого решения.

На коротких участках гофрированных трубок, например, при изоляции соединений проводов, зонд не применяют.

Внимание! Не стоит экономить на покупке с зондом внутри гофры для кабеля: разница в цене незначительна, зато работа без него занимает почти два раза дольше.

Применение гофры удобно еще и потому, что защиту кабеля можно произвести без специальных инструментов, не прикладывая особых усилий. Для этого потребуется лишь внутренний зонд и инструмент для нарезки, после чего кабель укладывается в подготовленные бороздки (штробы).

В процессе демонтажа старого электрического контура гофрированный рукав не обязательно вынимать из штробы под штукатуркой. Зонд после изъятия проводов из изолирующей полости больше не понадобится. Гофра, остающаяся в штробе, может выполнять свою функцию, предохраняя от необходимости проведения ремонтных работ. Для замены необходимого участка электропровода достаточно потянуть его конец. Пустую гофру рекомендуется заделать пеной по краям.

Техническая гофра для кабеля и ее классификация

Благодаря разнообразию форм гофры для кабеля, а также различным диаметрам, сечениям и толщинам, её можно применять в разных областях.

Тонкостенная продукция – это легкие, гибкие и наименее прочные к давлению рукава. Хотя его можно использовать как для наружных, так и для внутренних работ, чаще всего его прячут в специально подготовленные ниши, где нет большого давления. Гофру также используют:

• внутри каркасных и фальш-конструкций из ГКЛ;

• в натяжных и подвесных потолках;
• в защитной проводке автомобилей;
• при монтаже вертикальных металлических опор.

Изделия повышенной прочности – тяжелые ПВХ трубы, рассчитанные на механические нагрузки, перепады температур и сложные условия эксплуатации. Трубы можно заливать в бетонные конструкции, монтировать под штукатурку или под землёй для переброски кабеля.

Для обеспечения максимально возможной защиты электросетей от повреждений используется сверхтяжелая гофра. Её применяют там, где нужна наивысшая степень безопасности прокладки проводов.

Внешний диаметр защитной гофры для кабеля колеблется от 16 до 50 мм, а внутренний – от 10,7 до 40,2 мм.

Советы по выбору изделия, исходя из его диаметра.

• Для монтажа замкнутых контуров из тонких проводов в системах связи типа коаксиальные сети, розетки, компьютеры и телефоны, а также при установке электротехники и охранных систем подходит сечение 20 мм.
• Монтаж электрической проводки от распределительных коробок к щитам выполняется трубами сечением 32-35 миллиметров.
• соединение кабеля между этажами – до 40-50 мм.

Материал реализуют бухтами длиной 25–100 метров, обычно со зондом или протяжкой, упрощающими заливку гибких шлангов. В целях удобства транспортировки бухты упаковывают в термоусадочный полиэтилен.

Разновидности материалов:

• обычный ПВХ (самозатухающий поливинхлорид);
• На поворотах и кривых дорожных участков используется самый гибкий из ПНД — полиэтилен низкого давления.

• ПВД используется для скрытой укладки в негорючие твердые материалы. Также ПВД применяют для изготовления наружной части двухслойной гофры.
• Полиамид с наивысшим уровнем защиты от попадания воды.
• Полипропиленовый материал для прокладки кабелей внутри пустот монолитных построек.

Области использования высокопрочной полимерной гофры.

Труба из ПВХ повышенной прочности выдерживает большие нагрузки и давление при укладке в грунт на достаточную глубину. Её можно использовать для защиты коммуникаций под дорожным полотном и фундаментом здания, возле опор мостов и ограждений. При этом стоимость прокладки кабеля в гофре незначительно увеличивается, главным образом за счёт более дорогостоящих толстостенных труб, предназначенных для наружных работ.

Тонкие гофрированные рукава, укладываемые под штукатурку вертикальных стен, контрастируют с большим форматом, который прячут в бетонную канаву – под проезжей частью, асфальтированной стоянкой.

Полезный совет! Если эксплуатация изделий не будет требовать особых условий, покупка таких вещей с надёжной сверхтяжёлой гофрой бессмысленна.

Для изделия из ПВХ лучше руководствоваться техническими параметрами или же при возможной большой нагрузке выбрать металлическую гофру для кабеля.

Данный тип изделий может выбираться из соображений безопасности при прокладке электросетей в зданиях с большой посещаемостью, например.

• школы и другие учебные заведения;
• торгово-развлекательные центры;
• отели и гостиницы;
• больничные учреждения;
• промышленные здания монолитного типа;
• вокзалы и другая транспортная инфраструктура.

Высокая гибкость сверхтяжелой гофротрубы позволяет использовать кабель на поворотах и криволинейных участках различных назначений. Такое изделие служит для дополнительной изоляции электропроводки от влаги, химических веществ и механического воздействия. Полимерная уличная гофра для кабеля отличается высокой пожарной безопасностью, особенно если изготовлена из самозатухающего ПВХ.

Классификация изделий из поливинилхлорида и металлических рукавов для кабелей в соответствии с классом пожаробезопасности.

В настоящее время возрастают требования к применению огнестойких материалов в строительстве объектов инфраструктуры. Эксперты советуют применять гофротрубы для проводов, учитывая высокий уровень их пожарной безопасности.

1. Для размещения не горючих конструкций ( ЖБИ, кирпич, бетонный каркас, монолитные конструкции) подходят все гофрированные рукава.
2. В пустотелых сооружениях из негорючих материалов применяют не распространяющую огонь гофру (из ПВХ, ПВД или с металлической защитой).
3. Монтаж внутри перекрытий из горючих материалов (обшивка деревом, гипсокартоном, композитными щитами) требует применения не горючих труб, предпочтительно с антипиреновой пропиткой. В таких условиях запрещено использовать легковоспламеняющийся пластик.
4. Прокладка кабелей открытым способом выполняется из негорючих материалов и происходит с соблюдением безопасного расстояния от легковоспламеняющихся поверхностей.
5. Трубка из горючего полиэтилена (ПВД) и полиамида (ПНД) предназначена для прокладки кабелей в жестких сооружениях снаружи.

Внимание! В зданиях с повышенной пожарной опасностью электрические провода укладывают в гибкие металлические трубы и материалы, экранированные от воздействий магнитных полей. По стандартам пластик для подобных работ непригоден.

Свойства двустенной электротехнической гофры

При подборе материалов для строительства необходимо учитывать технические характеристики и наличие сертификатов качества. Самым надёжным вариантом признана двойная усиленная труба из разных полимеров, обладающая:

• внешнее ребристое покрытие;
• гладкий внутренний слой.

Различия в конструкции повышают прочность и эластичность изделий. Гладкая внутренняя стенка рукавов из полиэтилена низкой плотности обеспечивает большую пропускную способность и соответствует диаметру кабелей. Изделия выпускаются в классическом и комбинированном вариантах (ПНД плюс ПВД).

В усовершенствованных конструкциях возможно применение фольгированного слоя (металлической прослойки). Это предоставляет защиту от повышенной нагрузки и механического давления. Жесткая двойная гофра обеспечивает высокий коэффициент жёсткости, усиленный гофрорукав из полиэтилена низкого давления выпускается с большим сечением. Такие трубы предназначены для сложных условий эксплуатации – под землей и внутри фальшпола, под натяжными полами и внутри цементной стяжки.

Важно! Электротехническую гофру нельзя использовать для перевозки жидкостей, например, для подачи воды в летний душ или бойлер с горячей водой. Вместо этого предпочтительнее применять двухслойный участок металлорукава.

Достоинства и недостатки гофрированных труб ПНД

Полимерные изделия обладают как положительными, так и отрицательными характеристиками. Специалисты выделяют следующие преимущества защитных рукавов:

• стойкость к большим интервалам температур (от −30°C до +90 °C);

• Монтаж гофры возможно осуществлять в любой сезон и при любых погодных факторах.
• Хорошую прочность на разрыв обеспечивают ребра жесткости.
• Простой монтаж и удобная укладка кабеля в гофру для использования внутри и снаружи помещений.
• Благодаря пластичности возможно проложить любой контур, чаще всего без использования фитингов.
• В случае аварии и частичного разрушения конструкций гофра слегка изменяет свою форму — растягивается или сужается, что предотвращает разрыв кабеля внутри.
• Устойчивость полимеров к коррозии, химическим реагентам и почвам разного pH.
• продолжительный срок эксплуатации (до 40–50 лет);
• Металлическое гофре для кабеля диаметром 16 мм стоит 11-15 рублей за метр.

Среди возможных минусов:

• Наружная проводка плохо выдерживает разрушающее действие ультрафиолета.
• вероятность возгорания в незащищенном пластике.

Как осуществляется монтаж: клипсы для гофры

Монтаж гофрированных конструкций упрощается широким выбором аксессуаров: зонд для протяжки и клипсы для гофры диаметром 16 мм по цене до 5 рублей за единицу.

Монтажные пластиковые скобы возможно комбинировать с гвоздями при подходящем материале поверхности.

Важно! Прокладка кабеля в гофре не сильно увеличивает расходы при замене систем.

В штробах внутри стен укладывают смеси, которые быстро затвердевают – алебастр или начальную штукатурку.

В продаже есть специальные клипсы разного формата для наружной установки труб. Например, доступны клипсы для гофры диаметром 20 мм.
Можно использовать хомуты, оставшиеся от строительных работ, особенно при прокладывании внутри вентиляционных и других коробов с совмещением коммуникаций.

Монтаж скрытых коммуникаций в защитном гофротрубе осуществим своими силами при правильном выборе диаметра трубы. Для этого штробают стену, разметив ее инструментом для создания бороздки. Стоимость прокладки кабеля в гофре за метр оговаривается с специалистом строительной компании. Размеры и стоимость укладки кабеля в гофре указываются в смете заранее.

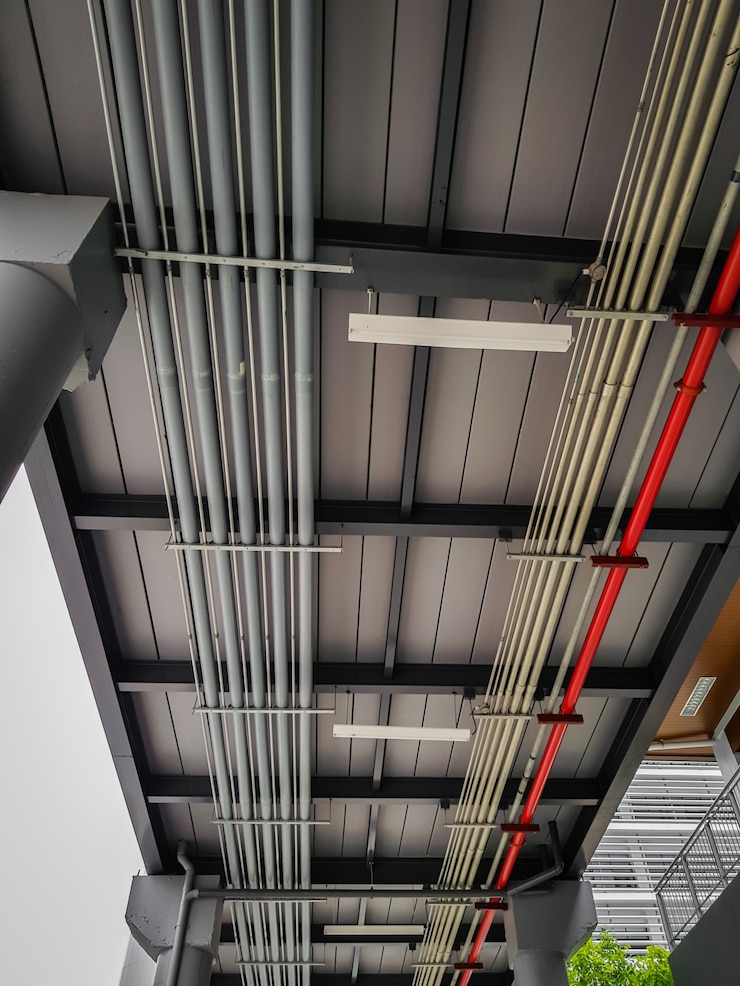

Открытый монтаж кабеля осуществляют в стенах из гипсокартона и под натяжным полотном, применяя скобы и клипсы. Их размещают равномерно, исключая провисание на горизонтальной плоскости. Кабель в теплом полу монтируется на специальную решетку.

Перед покупкой защитных изделий для электропроводки нужно учесть все характеристики и выяснить, как протянуть кабель в гофру. При прокладывании кабеля внутри гофры на длинном участке целесообразно использовать зонд, чтобы упростить процесс протяжки. Сверхтяжелая двойная гофра предназначена только для подземной укладки кабеля и внутри пола с большой нагрузкой. В быту возможно самостоятельное монтаж легких изделий, если сечение кабеля меньше диаметра гофрированного рукава.
