Гофрированная стальная труба: универсальность и практичность

Гофрированная труба из нержавеющей стали стала настоящим инженерным прорывом в сфере сантехники. Благодаря ряду преимуществ и широкому диапазону применений эта инновация быстро завоевала популярность в строительстве. Ее используют для прокладки разнообразных коммуникаций. Практичность и гибкость позволяют применять гофру в самых различных, даже сложных условиях. Подробнее об этом виде продукции можно узнать из данной статьи.

Нержавеющий гофрированный трубопровод: из истории создания.

Гофротруба из нержавеющей стали появилась в конце XX века благодаря японским учёным, которые искали оптимальный способ прокладки коммуникаций на островах с повышенной сейсмической активностью.
В результате получился универсальный продукт, сочетающий гибкость резины и прочность стали. Мировые эксперты быстро пришли к выводу, что такие трубы обладают рядом преимуществ перед аналогами из холоднокатаной листовой стали, полипропилена и металлопластика.

После изобретения гофротруб началось их серийное производство в Германии и Южной Корее, которая сейчас лидирует в изготовлении гибких труб из нержавейки. Известной компанией-производителем является корейская фирма «Kofulso». Из-за популярности бренда металлическую гофру называют трубой кофулсо. Предприятия разных стран стали специализироваться на производстве гофрированных изделий, а их применение стало распространенным в монтаже инженерных сетей и других коммуникаций.

Особенности труб из нержавейки с гофрой.

Благодаря своей прочности, которая обусловлена использованием нержавеющей стали высокого качества с добавками никеля, хрома и углерода во время производства, гибкие трубы из нержавеющей стали вытеснили стальные, полипропиленовые конструкции и коммуникации из металлопластика в водопроводных, отопительных, вентиляционных и газовых системах.

Интересно знать! Точность расчета содержания примесей, например никеля, хрома и углерода в сплаве, обеспечивает прочность гофрированной трубы, ее срок службы и устойчивость к коррозии.

Изготовленный материал обязан соответствовать списку свойств, обеспечивающих установленные нормы качества выпускаемой продукции.

1. Рабочее давление составляет 10 атмосфер при максимально допустимой нагрузке в 60 атмосфер.
2. В процессе работы гофрированная труба из нержавеющей стали выдерживает температуру перемещающегося вещества в диапазоне от 0°С до 100°С. Максимально допустимая температура может составлять 150°С и превышать её.
3. Трубопроводы для строительства и ремонта выпускают разными диаметрами: 15, 20, 25 и 32 мм.

Изготовление коррозионностойкой гофротрубы

Многофункциональность и высокие качества гофры из нержавеющей стали определяются строгой технологией производства, которая, удивительно просто. Процесс включает следующие этапы:

1. Из стальной ленты создают трубу.
2. Для изготовления заготовок используют вольфрамовые электроды и автоматизированные установки TIG, работающие при высоких температурах до 1150 градусов Цельсия.
3. Прочность сварных соединений оценивают с помощью лазерного оборудования.
4. Гофропрофиль получают при помощи валков разной толщины.
5. Термообработка выполняется на деталях. Различные типы труб подвергаются различной температуре для повышения их гибкости.
6. Продукция расфасовывается. Трубы разрезают на отрезки заданной длины. Изделия малого диаметра сворачивают в бухты, а крупные — укладывают группами.
7. Качество проверяется, брак (изделия с микротрещинами) отсеивается путем помещения металлической гофротрубы в жидкость под высоким давлением. К каждой бухте крепят специальный прибор, давление увеличивают до 10 атмосфер, затем постепенно снижают.

Достоинства коррозионностойких гибких шлангов из нержавеющей стали.

Гофровая конструкция придает трубам высокую гибкость при разном радиусе изгиба, не сужая поток и не деформируя изделие. После разгибания труба возвращается к первоначальному ровному виду. Монтаж гофрированной трубы из нержавеющей стали не требует специальных инструментов или дополнительных манипуляций. Для соединения деталей достаточно использовать фитинги и крепежи.

Нержавеющая сталь трубы обладает высокой износостойкостью. Изделия пригодны для эксплуатации в широком температурном диапазоне: минимальная температура -50 °С позволяет пропускать вещества с низкой температурой, например, жидкий азот, максимальная — 150 °С.

Важно! Температурный предел определяет не сама труба, а пластиковые элементы соединительных деталей, которые разрушаются при высоких температурах. Трубы сохраняют целостность при воздействии температуры 800°С.

Трубы гофрированные из стали высоко ценят за стойкость к большим перепадам давления. Обычные изделия справляются с давлением до 50 атмосфер, а специальные из нержавеющей стали — до 210 атмосфер.

Следовательно, гофротрубы имеют такие плюсы:

• прочностью и долговечностью;
• гибкостью;
• устойчивостью к перепадам давления и температуры;
• Трубы из нержавеющей стали не подвержены коррозии при условии отсутствия контакта с агрессивными веществами.
• Не нуждаются в особом уходе, потому что монтаж возможен внутри стен и полов.
• Не требуют чистки, поскольку внутри не скапливается налет.

Недостатки гофрированной гибкой трубы.

Кроме перечисленных технических характеристик, важно отметить удобство транспортировки, хранения и установки конструкций. Достоинства трубы в эксплуатации заключаются в экологической безопасности, устойчивости к грызунам, грибку и плесени. Нельзя не упомянуть и о недостатках этого универсального и практичного изделия:

1. Из-за тонких стенок трубы возможно появление повреждений под воздействием сильных ударов. В качестве меры предосторожности иногда устанавливают защитный кожух.
2. Благодаря высокой теплоотдаче, свойственной гофрированным трубам из нержавеющей стали, использование их в системе отопления будет преимуществом. В точках теплоподачи понадобится монтаж теплоизоляции для снижения потерь тепла.
3. Чистку гофрированной поверхности затрудняет её структура, поэтому для неё нужна особая щеточка, а обычная губка или ткань не подойдут.
4. Несмотря на антикоррозийные свойства, гофра из нержавеющей стали может быть неустойчива к воздействию некоторых веществ и подвергаться электрохимической коррозии. В местах установки с подобными рисками необходимо применять нейтрализующие экраны. Защитой от блуждающего тока станет заземление и использование диэлектрических прокладок при монтаже.
5. Гофротрубы выглядят некрасиво, поэтому лучше прятать их под отделкой стен, а радиаторы – за декоративными панелями.

Классификация гофрированных труб из нержавеющей стали.

Гофрированные трубы из нержавеющей стали классифицируются по диаметру, области применения и степени гибкости гофры. В монтаже бытовых коммуникаций и для промышленных нужд чаще всего применяют трубы с диаметром 15, 20, 25 и 32 мм.

Производят изделия разного диаметра, в том числе трубы метрового сечения. Такую продукцию применяют для транспортировки жидкостей на предприятиях. По индивидуальному заказу могут изготовить модели и других размеров, но цена гофрированной трубы из нержавеющей стали, изготовленной таким образом, будет значительно выше.

Полезный совет! Из-за своей гибкости гофротрубы подходят для построения систем и коммуникаций любой сложности.

Тип труб определяется их назначением и классифицирует изделие на разновидности.

• Трубы из нержавеющей стали с гофрами и отжигом обладают высокой гибкостью. Такая особенность достигается за счет специфической термической обработки в процессе изготовления.
• Неотжиженная труба менее прочная из-за отсутствия термообработки и имеет больший вес.
• Нержавеющая гофротруба с защитой из полиэтилена служит для газоснабжения и систем, требующих бетонирования, а также для укладки коммуникаций в земле.

Гофрированные трубы применяют в бытовом строительстве для установки систем отопления, водо- и газоснабжения.

Сфера применения гофрированной трубы-нержавейки

Гофрированные трубы из-за универсальности применяют в установке как централизованных, так и автономных систем водоснабжения и отопления. Этому способствует способность нержавеющей стали выдерживать высокое давление, несмотря на то, что толщина стенок не превышает 0,3 мм.

Гофра устойчива к высоким температурам и при их воздействии не деформируется. В этом отношении гофротрубы превосходят аналоги из полипропилена и металлопластика. По этой причине гофрированная труба для отопления и прокладки горячей воды является оптимальным вариантом. В морозные периоды изделие из нержавеющей стали не подвергается повреждениям при сжатии и расширении материала, поэтому замерзание и размораживание не влияют на его гибкость. Гибкость материала настолько высока, что шланги могут изгибаться с радиусом до 30 мм в зависимости от диаметра.

Благодаря этим преимуществам трубопроводы из нержавеющей стали востребованы в разных отраслях. Их используют строители, ремонтники, электрики и сантехники ЖКХ в качестве:

• гибких труб для отопления;
• систем утепления стен и пола;
• Трубы из гофры для водопровода и ГВС.
• труб для обвязки котлов;
• каналов для подключения счетчиков;
• теплообменников;
• труб газораспределения;
• Трубы из гофры для вентиляции, дымохода и кондиционера.

Гофрированные трубопроводы чаще всего применяют в указанных случаях, но сегодня всё активнее используют их для изготовления металлорукавов в электропроводке и как элементы систем солнечных коллекторов.

Труба из нержавейки с гофрой для системы отопления.

Трубы из нержавеющей стали гофрированной формы для отопления появились сравнительно недавно, но уже успели зарекомендовать себя. Изделия обладают свойством адаптироваться к колебаниям температуры и давления, поэтому их устанавливают как на вводах теплоснабжения, так и в отопительных системах.

Полезный совет! Из-за гибкости, хорошей теплопроводности и повышенной прочности гофрированные трубы из нержавеющей стали чаще всего применяют в системах «теплые полы». Стоимость таких изделий немного выше, так как покрытие позволяет заливать полы без проблем.

Гофрированная труба для отопления монтируется без спецтехники и инструментов. Изделия сгибаются под различными углами, не уменьшая пропускную способность.

При покупке гофротрубы для отопления обратите внимание на советы специалистов: изучите маркировку на этикетке бухты, где указана сфера применения, так как на трубы ее не нанесено. При поврежденной упаковке будьте осторожны с подделками: цена фальсифицированной гофрированной трубы может быть значительно ниже цены оригинала.

Качественная гофрированная продукция обладает следующими свойствами:

• Трубы для отопления стоят дороже, чем водопроводные, и в разы обходятся дороже труб для дымоходов.
• Трубы отличаются большой гибкостью.
• Швы должны быть прямыми и не иметь никаких дефектов.
• Невооружённым глазом дефекты заметить сложно.

Гофрированный трубопрокат из нержавейки с газовой разрядной технологией.

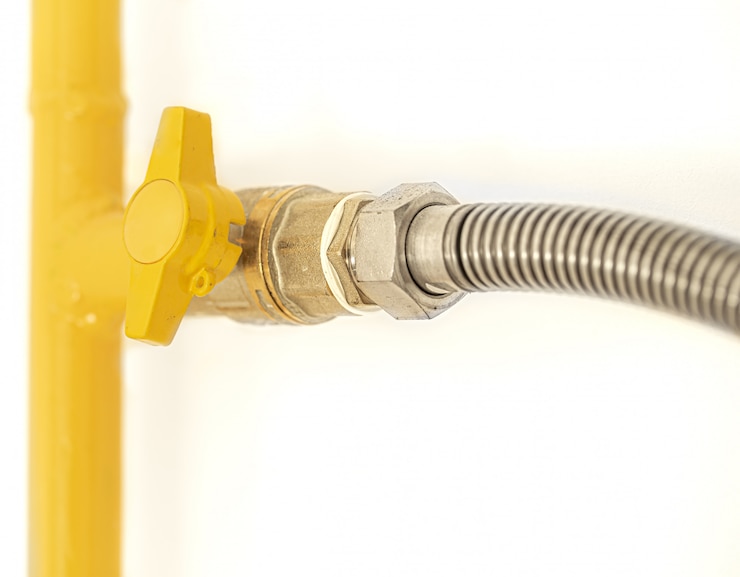

Для подключения отопительных котлов, газовых плит и водонагревателей к системе газоснабжения всё чаще применяют гибкие соединения. Существуют различные типы таких изделий, отличающиеся размерами, материалом и стоимостью гофрированной нержавеющей трубы. Гибкие соединители для газа могут быть изготовлены:

• Из эластичного материала, оплетенного нержавеющей сталью.
• Сделанные из нержавейки и напоминающие по форме сильфон.

Эксперты рекомендуют для подключения газифицированных устройств использовать короткий шланг, обеспечивающий надёжную и безопасную эксплуатацию. Рекомендуется ставить плиту как можно ближе к трубе, вместо применения длинной гибкой подводки.

Трубу для газа из нержавейки маркируют желтой полоской, так как внешне трубки для воды и газа очень похожи: водопроводные обозначают красно-синим цветом, а газовые – желтым. Подводка дюймовая из нержавеющей стали обычно комплектуется штуцерами, которые фиксируются гайками в местах соединения. Для дополнительной герметичности используют медные или алюминиевые шайбы.

Трубы из нержавеющей стали для газопроводов стоят немного дешевле изделий из резины, однако ничуть не уступают им в надежности. Из-за этого увеличивается популярность товаров из гофрированной стали.

Трубы из нержавеющей стали сильфонного типа для воды стоят дороже, чем трубы для газового оборудования, из-за своей надежности. Сильфон представляет собой гофрированную трубу с крепежными штуцерами на концах. Подключение выполняется при помощи шайб и гаек. Соединение выдерживает давление до 6 атм.

Металлическая гофра для вентиляции и дымоходов

Трубы из нержавеющей стали используют как соединители между вытяжками и вентиляционными каналами, а также в качестве дымоходов. Стальное изделие во многом превосходит алюминиевые трубы, несмотря на то что цена нержавеющей стали и алюминия почти одинаковая.

Полезный совет! Стальную гофру предпочтительнее применять для дымоходов из-за прочности и антикоррозийных свойств материала, обеспечивающих безопасность и продолжительный срок эксплуатации.

Гофрированная труба из нержавеющей стали для дымохода стандартно имеет диаметр от 10 до 15 см и в сжатом состоянии измеряется 60-70 см. Армировка более толстой стальной проволокой придает ей необходимую форму. Растянутая труба может растянуться до трех метров, а для установки можно подобрать требуемую длину дымохода.

Трубы из нержавеющей стали, имеющие гофры, выдерживают температуру до 900 °С и годятся для систем отопления с разными видами топлива, включая уголь и дрова. Удаление продуктов сгорания из таких труб простое. Сталь устойчива к химическим веществам, поэтому конденсат с серной кислотой, образующийся внутри дымохода, не наносит ей вреда.

Крепления для гофры из нержавейки.

Чтобы система водоснабжения или отопления с гофрированными нержавеющими трубами работала успешно, соединения должны быть герметичными. Даже небольшая утечка может привести к финансовым расходам и угрожать здоровью и жизни людей. Для максимальной надежности соединений используют специальные фитинги для стальной гофры.

Фиттинги – монтажные элементы для трубопроводов, которые выполняют несколько задач.

• Обеспечивают плотность соединений труб.
• Служат соединителями для труб разного диаметра.
• Изменяют путь прокладки и способствуют совершенствованию действующей системы.
• регулируют поток жидкости в сетях;
• Позволяет расширить систему, не прерывая работу.
• Дают возможность порождать новые ветви в любой системе, когда та работает.

Латунные фитинги применяют для соединения частей инженерных коммуникаций. В зависимости от назначения их диаметр, форма сечения и конфигурация могут различаться. Изделия состоят из тела, накидной гайки, кольца-стопора (пластикового или стального) и силиконовой прокладки, герметично уплотняющей гибкую трубу.

Полезный совет! На фитингах Не стоит экономить – лучше приобретать у проверенных продавцов, зарекомендовавших себя на строительном рынке. Некачественные детали могут привести к поломке всей системы из нержавейки. Цена латунных фитингов значительно выше стоимости других сплавов и пластиковых деталей, что оправдано качеством и надежностью.

Типы соединительных элементов для гофры из нержавеющей стали.

Многообразие фитингов позволяет разделить их на две категории.

1. Цельнолитые бесшовные фитинги обеспечивают высокую надежность. Для монтажа требуется специальное оборудование, например, обжимные клещи.
2. Электросварные фитинги — это набор тщательно подобранных деталей для создания соединений с малыми зазорами.

Выбор типа соединительной арматуры осуществляется на основании задач проекта, общей стоимости работ, диаметра труб и условий монтажа. Изделия изготавливают из металла или пластика. Металлические фитинги отличаются удобством и практичностью, поэтому пользуются популярностью. Для их производства используют нержавеющую сталь и латунь. Пластиковые фитинги применяют при соединении комбинированных систем и для подключения к центральным магистралям, например, для соединения гофрированных труб с полипропиленовыми.

По функциональному назначению арматуру классифицируют следующим образом:

• Соединительная муфта предназначена для соединения прямолинейных участков.
• Для соединения труб разного диаметра применяется переходник.
• Поворотный угол позволяет изменять форму трубопровода.
• Заглушка предназначена для отсечения участка системы или отдельного рабочего контура.
• Тройник распределяет поток в два направления, исходя из центральной трубы.
• Крестовины используют для расхождения основного потока жидкости на несколько путей.

Установление труб из нержавеющей стали с гофрой.

Установка гофрированных труб отличается простотой. Благодаря большому ассортименту фитингов возможно собрать любую систему самостоятельно без привлечения специалистов. Важно соблюдать последовательность этапов монтажа и правильность выполнения работ, чтобы в итоге получить прочное, надежное и долговечное соединение.

Процесс установки технологии предусматривает ясный порядок конкретных операций.

1. Под час подключения фитингов к трубам и смесителю следует удостовериться, что накидная гайка на боковой части подсоединения трубопровода не перетянута.
2. Для работы потребуется отрезать нужное количество материала с помощью роликового трубореза. Срез должен быть ровным и гладким.
3. В фитинг вставляют трубу и затягивают накидную гайку.
4. Для закрепления трубопровода в заданном положении применяют крепления типа клипс и хомутов.
5. Проверяем работоспособность системы. В случае обнаружения протечки, чуть сильнее затяните гайки.

Интересно знать! Монтаж гофрированных трубопроводов происходит быстрее, чем установка труб прокатных, поскольку не требуется сварка.

Лидеры рынка и стоимость труб из нержавеющей стали.

Производство гофрированных труб из нержавеющей стали возглавляют южнокорейские компании. Среди наиболее известных:

1. Компания Kofulso – первая в производстве гофрированных труб из нержавеющей стали. Технология производства принадлежит именно ей, и другие компании отрасли используют её для выпуска своих изделий. Из-за большой популярности стоимость нержавеющей стали и продукции из неё повысилась.
2. Отзывы специалистов и пользователей показывают, что изделия Лавита служат долго, но фитинги менее качественные. Дефекты встречаются примерно в двух-трех случаях на сто изделий. Иногда при затягивании металлическое кольцо может повредить стенку, поэтому продукция этой фирмы стоит дешевле, чем трубы Kofulso.
3. Продукция торговой марки Hydrosta по стоимости и качеству сравнима с трубами Lavita. Потребители также отмечают протечки в некоторых фитингах примерно в одном из пяти случаев.
4. Фирма Меибес — молодой участник рынка строительства, однако уже успела завоевать репутацию как производитель качественных гофростальных изделий. Потребители практически не предъявляют к продукции претензий, кроме как к её стоимости, которая считается высокой.

Производители гофрированных труб пока не сталкиваются с подделкой своей продукции. Эксперты объясняют это тем, что для производства используется сложное и дорогостоящее оборудование, а сама технология сложна. Кроме того, изготовление нержавеющих гофротруб пока развивается, поэтому спроса на продукцию не так много.

Особенности и стоимость стальной гофрированной трубы «Нептун».

При рассмотрении производителей гофрированных труб нужно отметить компанию «Neptun», работающую на российском рынке. Предприятие предлагает гибкие гофрированные трубы из нержавеющей стали, а также латунные фитинги и комплектующие для монтажа трубопроводов.

Компания выпускает продукцию из нержавеющей стали: гофрированные трубы Neptun IWS применяются в инженерных системах – отопления, горячего и холодного водоснабжения, водяных теплых полов, пожаротушения. Есть также гофротрубы для подводки к газовым приборам и металлорукав для электрических сетей.

Полезный совет! Цена нержавеющих труб невысока, но установка требует большего расхода на расходные материалы. Монтаж гибкого трубопровода из нержавеющей стали обходится дороже, чем монтаж пластиковых или полипропиленовых труб.

Молодое предприятие возникло в структуре отечественного производства сравнительно недавно – в 2014 году. Основателем стала ГК «ССТ», крупнейший производитель оборудования для теплых полов и систем обогрева. Фирма Neptun IWS, расположенная в Подмосковье, выпускает гибкие гофрированные трубы. Компания – единственная российская, производящая их из высоколегированной нержавеющей стали с использованием современного европейского оборудования.

Трубопроводы и фитинги Neptun IWS из стали с гофрированной поверхностью полностью отвечают стандартам энергосбережения и экологичности. Продукция поддается легкому резанию и гнутому без изменения сечения прохода, исключая образование микротрещин и других повреждений на металле.

Рекомендации по подбору и установке труб из нержавеющей стали с гофрой.

Приобретая трубы и комплектующие для трубопровода, нужно помнить, что качество монтажа и долговечность работы зависят от многих факторов, которые стоит учитывать уже при выборе материалов.

1. При приобретении изделия внимательно проверьте его на наличие механических повреждений и деформаций.
2. Труба должна обладать прочностью и гибкостью, позволяющей ей принимать заданную форму.
3. Лучше выбирать проверенные на строительном рынке марки. Не стоит гнаться за низкой ценой. Средняя стоимость метра качественной нержавеющей трубы варьируется от одной до трёх тысяч рублей, учитывая вид продукции и тип применяемой стали.
4. В процессе монтажа важно точно выполнять действия по инструкции.
5. После монтажа системы требуется проверка ее герметичности под максимальным рабочим давлением.
6. Все фитинги должны иметь полный комплект комплектующих.
7. При соединении нержавеющей гофротрубы с другими материалами предпочтительна латунная арматура.
8. Низкокачественные, дешёвые фитинги в соединениях гофрированных труб сокращают срок работы всей системы.
9. При сборке не нужно сильно сдавливать пластмассовые детали, иначе пластик может сломаться.
10. Для монтажа нужно подготовить рожковые ключи и ножницы по металлу для прямого среза труб.

Трубы из нержавеющей стали с гофрированной структурой отличаются практичностью и надежностью при эксплуатации, что способствует росту их популярности. Их применяют в сфере строительства и ремонта: для водопровода и отопления, как дымоходы и подводки к газовым приборам, а также в вентиляции. Монтаж прост, поэтому при ответственном подходе и качественных материалах можно самостоятельно быстро установить надежный и долговечный трубопровод.
