При устройстве ограждений вокруг дома или дачи неизбежно встает вопрос о том, как построить ворота своими руками. Чертежи, фотографии и видео в этой статье помогут разобраться с установкой таких конструкций и выбрать способ их открывания. После внимательного расчета всех деталей можно подобрать оптимальную конструкцию для участка и подготовить все необходимое заранее.
Распашные ворота
Распашные ворота с калиткой — самый простой и практичный вариант. Такую конструкцию часто выбирают для ограждения частных домов, так как её легко установить самостоятельно.
Согласно схеме створки и калитка устанавливаются на петли, приваренные к опорным столбам. Крепление может быть выполнено с внутренней или внешней стороны опор. Способ монтажа и вид петель определяют сторону открывания ворот. Чаще всего створки изготавливают в виде металлических рам из профильной трубы или металлического уголкаОбшивку можно выполнить различными отделочными материалами.
- древесину;
- листы тонкого металла;
- профнастил.

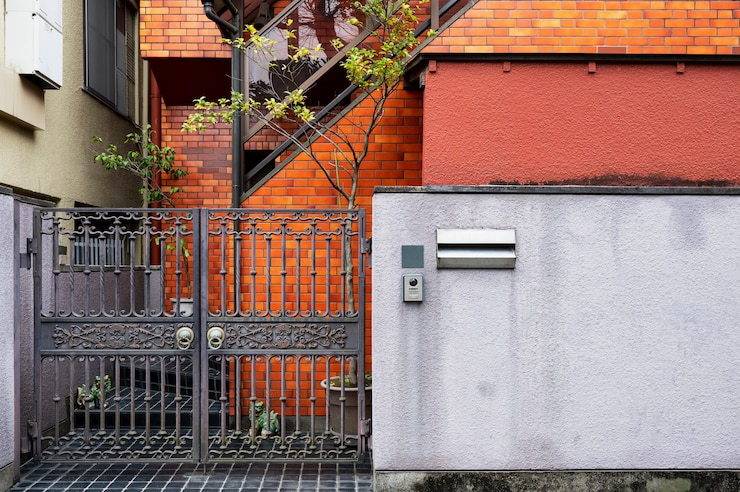

Кovанные створки выглядят благородно, однако изготовление таковых лучше поручить мастеру, так как процесс достаточно сложный. Без специальных навыков собрать такие ворота самостоятельно невозможно. Чертежи, фото и видео для упрощения самостоятельного монтажа других типов ворот приведены ниже.
Как сделать распашные ворота своими силами (видео 1).
Монтаж распашных ворот
При изготовлении распашных ворот из профнастила опорами служат металлические трубы диаметром 80-100 мм или квадратные профильные трубы.
Створки изготовляют из труб с квадратным сечением, но меньшего размера (40х25х3000 мм). Сваркой собирают каркас створок в виде рамок, затем усиливают поперечинами или диагоналями из того же материала. В створках обязательно предусматривают места для засовов, замков и ограничителей открывания-закрывания.
Монтаж таких сооружений начинается с установления стоек.
Описание выполнения монтажа опор для ворот можно найти ниже. Чертежи, фотографии и видеоролики помогут освоить все нюансы работ.
Установка опорных столбов: два способа
Установка опор возможна двумя способами: забивкой или бетонированием. Для качественной установки трубы в землю предварительно нужно проделать отверстие и забить опору с помощью кувалды на глубину 120-130 см.
Этот метод признан наипростейшим, обеспечивает быстрый монтаж и высокую надёжность готовой конструкции. После установки опоры необходимо закрепить ограждение к стойкам или, при необходимости, к хозяйственным постройкам. Затем привариваются навесы, на которые впоследствии подвешиваются заранее собранные створки.
Установка опор может производиться также методом бетонирования. Бетонирование возможно с армировкой или без неё. Для этого создаются отверстия диаметром около 25-30 см и глубиной 150-200 см. Размеры могут отличаться в зависимости от сечения столба. На дно готовых ям укладывается подушка из песка и щебня, которые затем утрамбовываются.
Затем столб размещают на подготовленной подушке, при необходимости армируют и заливают бетоном марок М-200 или 250. Пока раствор свежий, по уровню выравнивают и закрепляют конструкцию дополнительными подпорками. Опоры из кирпича также смотрятся хорошо; в этом случае места для петель встраивают непосредственно в кладку.
Как сделать распашные ворота самостоятельно (видео 2).
Раздвижные ворота
Из всех видов раздвижных ворот выделяют три наиболее популярных типа.
- консольными;
- откатными;
- подвесными.
Среди представленных вариантов наименее востребованы подвесные ворота. Установка таких ворот ограничивает высоту проезда из-за закрепленного сверху металлического профиля, к которому прикрепляется створка.
В холодных и снежных регионах откатным воротам требуется постоянное удаление снега и льда, что неудобно. В остальном такие конструкции удобны, так как не нуждаются в большой площади при открывании.
Изготовление откатных ворот возможно своими руками. откатных ворот Для забора требуется свободное пространство. Размеры створки указаны на рисунке.
Поверхность земли оснащается специальным рельсом или профилем для перемещения створок с помощью роликов. В верхней части монтируются роликовые элементы и дополнительные скобы для фиксации полотна во время движения.
Установка ворот консольных типа собственными силами.
Документация поэтапного выполнения работ.
Консольные ворота сложнее в конструкции, чем другие типы. Специальное устройство обеспечивает надежную работу даже в мороз. К основным преимуществам относят отсутствие ограничения по высоте и возможность установки только одного опорного столба. Отсутствие контакта с наземным рельсом позволяет использовать их в любую погоду без особых проблем.
Изготовление откатных ворот своими силами (видео)
Особенности монтажа створки и заложения фундамента.
На готовую раму из металла, профиля или… крепится полотно ворот. уголкаРаму укрепляют направляющей балкой снизу, где размещают роликовые каретки. Основание посредством этих кареток скользит по направляющей, открывая и закрывая конструкцию.
Полезный совет! После сборки каркаса нужно отшлифовать сварочные швы болгаркой и избавиться от всех признаков коррозии на его поверхности.
Для определения требуемых размеров… воротРазделим конструкцию на две части: закрывающую проем и противовес. Длина противовеса (консольной части) должна быть 35-50% ширины требуемого проема. Под консольную часть необходимо устройство фундамента, чтобы выдерживать нагрузки, создаваемые воротами при открытии и закрытии.
Полезный совет! Для комфортного проезда через ворота стандартная ширина проема равна четырем метрам. Длина выступающей части составит примерно два метра.
Для этого подготавливают швеллер №20 длиной, равной консольной части ворот. Затем выкапывается котлован у опорного столба. Его габариты должны быть немного больше размеров швеллера, а глубина ниже уровня промерзания почвы. Требуется создание как минимум двух арматурных каркасов для привязки швеллера к фундаменту.
Фундаменту требуется около месяца для полного затвердевания, но через неделю его прочность достигнет максимума, и тогда можно приступить к монтажу створок.
Необходимая фурнитура
Ассортимент фурнитуры для консольных ворот достаточно широк. При подборе необходимо учитывать размеры проема и массу створок. В стандартную комплектацию входят:
- 6 метровая направляющая балка;
- две роликовые опоры;
- концевые ролики;
- ловители концевых роликов;
- дополнительное устройство с 2 роликами;
- заглушки для концов балки.
Полезный совет! Чтобы избежать затруднений с работой механизмов, ролики нужно устанавливать на одной плоскости.
Инструкция по сборке входит в комплект, что позволяет соорудить конструкцию ворот самостоятельно. Чертежи, фотографии и видеоролики, представленные в данной статье, позволят подробно изучить все детали.
