Применение плит перекрытия: размеры и нюансы

Перекрытия изготавливаются в виде горизонтальных панелей, размещаемых между этажами. Такие плиты применяют при строительстве частных домов, многоэтажных зданий и промышленных сооружений. В продаже доступны плиты различных размеров, но стандартные варианты стоят дешевле. При покупке нужно правильно подобрать тип и количество панелей.

Бетонные плиты: стоимость основных видов.

Строительство зданий неизменно включает в себя использование железобетонных перекрытий, что существенно ускоряет процесс возведения. Железобетонные плиты разного размера служат для разделения этажей. Цель изделий – создание прочной конструкции здания. Все плиты имеют прямоугольную форму, изготовлены из различных типов бетона. Дополнительную жесткость обеспечивают металлическая сетка и арматурная проволока.

Благодаря широкому ассортименту типов и размеров ЖБ-плит перекрытия применяются в различных строительных конструкциях.

Это интересно! Применение плит ускоряет строительство и повышает прочность здания. Панели перекрытий выдерживают разные виды нагрузок.
Их считают испытанными и надежными деталями, увеличивающими жесткость строения.

Плиты любого размера производятся из бетонной смеси, что позволяет им выдерживать большие нагрузки. Продукция обладает высокими противопожарными свойствами, почти не подвержена воздействию влаги и температурным колебаниям. Классификация плит в основном производится по особенностям изготовления: монолитные и пустотелые панели отличаются внешним видом, ценой и техническими характеристиками. На цену железобетонных перекрытий влияют размеры и тип бетона.

В прайсах указывают не только цену за одну плиту, но и основные характеристики, а также количество плит, которое можно доставить машиной за раз. Ценовой диапазон достаточно широк – от 350 до 10 тысяч рублей, поскольку на стоимость влияют многие факторы.

Производство железобетонных плит объемом 2 кубометра и конструкций различной конфигурации.

Железобетон – это смесь бетона с арматурными прутами или проволокой. Такое сочетание делает железобетонные плиты разного размера прочным строительным материалом. Стальные арматурные прутья внутри бетонной смеси защищены от коррозии и неблагоприятных условий окружающей среды.

Стальные элементы повышают несущую способность бетонной смеси, которая по природе достаточно хрупкая. В связи с этим железобетонные конструкции демонстрируют устойчивость к давлению, не зависимо от габаритов. Плиты изготавливаются из указанных элементов.

• арматуры;
• Существует бетон разных видов: лёгкий, тяжёлый и силикатный.

Стальные прутья или пучки проволоки, используемые как арматурные вставки, подразделяются на несколько видов.

1. Рабочие располагаются внизу железобетонных конструкций и действуют при сгибании.
2. Монтажные элементы образуют основу или каркас конструкции, их основная функция — формирование объема плиты и закрепление расположения стержней рабочей арматуры.

Для создания перекрытий используется тяжёлый, армированный бетон, приготовленный из воды, цементной смеси и специального наполнителя, который классифицируется по следующим видам:

• крупнозернистый, состоящий из щебня или известняка;
• Кварцевый песок служит основой для этого материала с мелким зерном.

Бетон формируется благодаря активному соединению цемента и воды. Взаимодействие этих компонентов приводит к образованию цементного камня, который связывает частицы наполнителя и создает единую конструкцию.

Интересная информация! Из-за отсутствия взаимодействия цемента с наполнителем его относят к инертным материалам. Независимо от размера частиц, наполнитель оказывает основное воздействие на свойства и структуру бетона.

При изготовлении плит из предварительно сжатого бетона (напряжённого) для армирования применяют прутья в немного растянутом состоянии, что существенно увеличивает прочность перекрытий. Объём изделий будет зависеть не только от размера бетонных плит, но и от характеристик деталей, используемых в производстве.

Типы и характеристики плит для перекрытий, стандарты.

Монолитно-каркасные постройки все чаще выбирают за счет формирования цельной плиты на каждом этаже. Главными минусами монолитных конструкций являются высокая стоимость, обязательность предварительного каркаса и непрерывный процесс заливки бетона. Именно поэтому железобетонные изделия остаются востребованными и активно применяются, особенно в индивидуальном строительстве.

Низкие цены на бетонные плиты перекрытия и широкий ассортимент размеров изделий в торговых точках дают возможность выбрать подходящий вариант для каждой стройки, исходя из бюджета и архитектурного проекта. Плиты легко монтируются, ускоряя возведение зданий, и не требуют дополнительных монтажных работ при укладке. Важным преимуществом также является отсутствие усадки у железобетонных плит перекрытия.

Такие конструкции отличаются повышенной жёсткостью, устойчивы к влаге и перепадам температур, обладают высокими тепло- и звукоизоляционными свойствами. При строительстве жилых зданий применяются также газонепроницаемые структуры. В большинстве случаев допустимая нагрузка на плиты перекрытия составляет 800 кг/м², а максимальное давление, на которое рассчитаны изделия, начинается от 8 кПа. Поскольку дома из плит перекрытия строятся давно, можно отметить продолжительный срок эксплуатации. В предложенном списке рассмотрены основные виды и размеры плит перекрытий по ГОСТу.

1. Предметы многопустотные. Ширина их варьируется от одного до трех с половиной метров, длина — от семнадцати tenths до девяти метров. Толщина, в зависимости от модели, может составлять от шестнадцати до тридцати сантиметров. Характерная особенность — наличие полых сквозных отверстий.
2. Ребристые сборные панели. ГОСТ устанавливает для ребристых плит перекрытий следующие размеры: высота — до 40 см, ширина — до 3 м, длина изменяется от 6 до 18 м.
3. Дополнительные постройки представляют собой ряд конструкций. Размеры варьируются от 1,8 до 5 метров в длину и от 12 до 16 сантиметров в высоту.

Интересная информация! Характеристики и размеры ЖБИ (плит перекрытия) определяются стандартом ГОСТ 21924.2-84. По типу изделия могут быть оснащены выпусками арматуры, а также локальными вырезов и отверстиями.

При выборе ЖБИ для строительства помимо основных параметров нужно учитывать вес изделий. Вес влияет на вид грузоподъёмной техники. На стройплощадках часто есть краны, рассчитанные на подъём конструкций весом до 5 тонн. Например, бетонная плита объёмом 2 м³ и больше может весить от трёх до 4,5 тонн, что для обычного крана слишком много.

Пустотные плиты перекрытия: размеры, основные виды

Это самый распространенный тип железобетонных изделий, выпускаемый промышленными предприятиями. Благодаря особенностям и разнообразию размеров бетонные плиты многопустотного типа широко применяются в промышленной, многоэтажной и частной застройке. Полости облегчают прокладку коммуникаций и теплотрасс.

Благодаря ровной и гладкой поверхности круглых пустотных панелей монтаж межэтажных перекрытий происходит быстро, а работы по стяжке пола и оформлению потолка упрощаются. Пустоты не мешают плитам выдерживать большие нагрузки. В зависимости от внутреннего сечения, формы и диаметра выделяют следующие типы полостей:

• круглые;
• овальные;
• полукруглые.

В дополнение к уменьшению массы плит перекрытия за счёт наличия пустот, пустотные панели обладают иными достоинствами.

1. Производство бетона с меньшими затратами уменьшает цену изделий.
2. Многопустотные плиты перекрытий обладают хорошими эксплуатационными характеристиками благодаря высокой шумо- и теплоизоляции, что улучшает качество возводимого сооружения.
3. Внутри плит предусмотрены пустоты, которые можно использовать для прокладки не только кабелей, но и трубопроводов различного диаметра.
4. Огромный ассортимент ЖБ-плит перекрытия по размеру и цене. На заводе можно заказать панели практически любых размеров, в том числе и нестандартных, которые обойдутся чуть дороже.
5. Многопустотные плиты из-за меньшей массы создают меньшую нагрузку на фундамент, что повышает устойчивость всего строения.

Производственные особенности и выгоды применения различных видов продукции

В зависимости от особенностей производства пустотные плиты разделяются на пустотные опалубочные, пустотные облегчённые и пустотные безопалубочные. Изготовление пустотных опалубочных плит проходит по такому процессу:

1. В готовую опалубку из металла, содержащую арматурные элементы и металлическую сетку, наливают бетонный раствор.
2. Вибрация хорошо утрамбовывает бетон, после чего его обрабатывают в гидротермическом боксе при температуре 80 °С и абсолютной влажности 100%. В течение 7-12 часов температура внутри бокса постепенно снижается.
3. Когда смесь затвердеет, железобетонную плиту извлекают через стальные проушины, упрощающие установку панелей. На складе плиты маркируют и снабжают технической документацией.

Облегчённые бетонные перекрытия — модернизированная версия плит ПК с уменьшенной толщиной. Стандартные железобетонные плиты перекрытия имеют размер 22 см, тогда как облегчённая версия всего 16 см. Это влияет на конечный вес и объём изделия. Например, объём бетонной плиты 2,4х1 м облегчённого типа равен 0,38 м³, а стандартной плиты ПК такого же размера — уже 0,52 м³. Вес первой плиты составит 550 кг, а второй – 750 кг. Это указывает на существенную разницу в весе.

Из-за более плотного армирования с применением утолщенной арматуры плита выдерживает такой же вес, как и пустотелые плиты ПК. Плиты ПНО считаются более экономичными, так как стоят немного дешевле, а нагрузка на фундамент меньше. За счет меньшего объема плит за один завоз можно привезти больше, что сокращает расходы на доставку.

Плиты, произведенные без опалубки, получают форму в процессе непрерывного литья бетона формовочной машиной. Такая технология позволяет выпускать панели длиной до 9 метров, которые можно разрезать на отрезки с точностью до сантиметров по желанию заказчика. Это открывает возможности для использования плит разного размера в создании сложных архитектурных элементов.

Толщина плит обычно равна 22 см, но бывают и изделия иной высоты. Важное достоинство плит ПБ – их применение для строительства стен вертикально.

Это интересно! Главным образом предприятия обрабатывающей промышленности специализируются на изготовлении опалубочных плит, поскольку для производства этих изделий нет необходимости в покупке специального оборудования.

Параметры типовых плит перекрытий с пустотами.

Размеры плит перекрытия пустотелых типа по ГОСТу 9561.91 варьируются в следующих пределах.

• длина варьируется от 1,5 до 9 м;
• ширина – от 1 до 1,8 м;
• минимальный вес плиты составляет 500 кг;
• максимальный вес превышает 4 тонны.

Прочность панелей также зависит от диаметра внутренних пустот: чем меньше сквозное отверстие, тем прочнее изделие. Например, типы плит 1ПКК и 2ПКК имеют одинаковые размеры, но диаметр сквозных отверстий в первом случае равен 159 мм, а во втором – 140 мм. Это означает, что плиты 2ПКК обладают большей несущей способностью.

Расчётная нагрузка перекрытия определяется массой, которую оно способно выдержать, включая свой собственный вес. Максимальная допустимая нагрузка на плиту зависит от типа бетона и её толщины, которая чаще всего составляет 22 сантиметра. Производства предлагают более устойчивые варианты толщиной 30 сантиметров с маркировкой 6ПК, а также облегчённые конструкции высотой 16 сантиметров.

ГОСТ устанавливает следующие размеры плит перекрытия ПК.

Размеры плит перекрытия ПБ определены по ГОСТу.

Размеры плит перекрытия облегчённого типа по стандарту ГОСТа.

Многопустотные плиты перекрытий ПБ, ПК и ПНО часто применяют при возведении зданий. Какой бы тип не был выбран, в конечном итоге получится прочная конструкция независимо от числа этажей. Несмотря на разницу в способе изготовления, плиты служат для выполнения схожих задач.

Какие параметры и размеры плит перекрытия ПК?

Не все строители перед покупкой нуждаются в изучении особенностей производства панелей, но каждый, кто собирается приобретать стройматериалы, должен уметь расшифровать маркировку на продукции. Маркировка каждого изделия выполняется по стандартам ГОСТ 23009.

На изделии обычно присутствуют три буквенно-цифровые группы, разделенные тире и точками. Первая группа обозначает тип панели и основные размеры плиты покрытия, например, длину и ширину. Важно помнить, что все значения выражены в дециметрах и округляются до целого числа. Также в обозначении указывается несущая способность перекрытий или расчетная нагрузка, измеряемая в килопаскалях или килограммах на квадратный метр изделия.

При покупке плиты из напряжённого бетона требуется указать класс армирующей стали. Тип бетона как правило не указывается на изделии. Третья группа маркировки часто содержит следующие характеристики:

• устойчивость к газам;
• способность выдерживать сейсмическое воздействие;
• присутствие дополнительных закладных элементов.

В качестве примера для понимания структуры маркировки можно привести многопустотную плиту 1ПК63.15-6АтVЛ.

• 1ПК – многопустотная плита с круглыми сквозными отверстиями.

• Длина равняется примерно 63 дециметрам, что составляет 6280 миллиметров.
• Ширина составляет около 15 единиц, что равно 1490 миллиметрам.
• Максимальная нагрузка на панель равна 6 кПа, что эквивалентно 600 кг на квадратный метр.
• АтV – обозначение класса применяемой арматуры.
• Эта буква означает, что изделие сделано из легкого бетона.

Маркировка изделия типа 1ПК 63.15-6АтV-С7 указывает на его предназначение для использования в сейсмически активных зонах. Такая плита выдерживает землетрясения силой до 7 баллов по шкале Рихтера, о чём свидетельствует маркировка С7.

В чем разница между плитами перекрытия ПБ (ППС) и ПК (ПНО)?

Толщина многопустотных плит варьируется от 160 до 300 мм, принятым стандартом считается 220 мм. Длина плит ПБ может достигать 12 м, с возможностью порезки с точностью до 10 см. Стандартная длина плит ПК ограничена 7,2 м с четко заданным шагом. Максимальная длина панели ПНО составляет 6,3 м.

Ширина панелей всех типов преимущественно стандартизирована и представлена следующими величинами (в метрах):

• 1;

• 1,2;
• 1,5;
• 1,8.

Плиты ПБ выпускаются преимущественно шириной 1,2 метра, реже встречаются варианты 1 и 1,5 метра. Продукция безопалубочных плит шириной 1,8 метра почти не производится. Типичная нагрузка на многопустотные плиты составляет 800 килограмм на квадратный метр. Максимальная же нагрузка на плиты ПК достигает 1250 килограмм на квадратный метр, а заказать плиты ПБ можно, рассчитанные на нагрузку 1600 килограмм на квадратный метр.

Полезный совет! При покупке плиты с открытыми полостями на торцах, необходимо закрыть ее цементно-утепляющим составом.

Плиты ПК отличаются от плит ПБ отсутствием гладкой поверхности: у плит ПБ она ровная благодаря обработке экструдером. Средняя плотность бетонных плит любого типа равна 1400-2500 кг/м³.

Таблица демонстрирует колебания цен, обусловленные различными параметрами.

Ребристые плиты: назначение и свойства.

Ребристые плиты перекрытия, также называемые П-образными, получили своё название благодаря параллельно расположенным двум рёбрам жёсткости, расстояние между которыми обычно составляет 600 мм. Армирование повышает прочность продукции, что позволяет снизить расход бетона и сохранить устойчивость конструкции к изгибу. Наличие нескольких поперечно расположенных рёбер улучшает эксплуатационные характеристики изделий. Производятся плиты из бетона марки В15 или В20.
В зависимости от внешних особенностей панели делятся на два типа.

1. Плиты без проёма на полке обозначаются буквами ПГ.
2. Блоки с встроенным проемом помечаются как ПВ.
   Главное достоинство ребристых плит этой марки – размещение воздуховода или устройство вентиляционной шахты.

П-образные плиты перекрытия из-за специфического вида и характеристик чаще используются в строительстве объектов, не предназначенных для жилья, например, гаражей или складов. Для межэтажных перекрытий в жилых зданиях их применение нецелесообразно, так как поверхность таких плит недостаточно ровная. Неровный потолок будет непривлекательным внешне, его эстетичный обшитый и прокладка коммуникаций будут затруднительны.

Это интересно! Иногда ребристые плиты используют для обустройства сетей отопления или водопровода.

Главное отличие ребристых панелей – высота. Толщина бетонной плиты П-образной формы обычно составляет 30-40 см. Более тонкие панели применяют при возведении небольших сооружений или для разделения чердака от помещения. Плиты толщиной 40 см часто используются в промышленном строительстве.

Ширина ребристых плит перекрытия варьируется от 1,5 до 3 метров, при этом каждый вид имеет свои плюсы. Строительство с трехваметровыми панелями проходит быстрее из-за большей ширины, сокращая время и трудовые затраты. Использование полутораметровых плит делает конструкцию прочнее.

Особенности железобетонных плит перекрытия с ригелями: габариты и прочие показатели.

В отличие от плит ПК, перекрытия из ребристых панелей значительно длиннее. В основном выпускаются панели длиной 6 или 12 метров, но возможно изготовление вариантов до 18 метров. Размер панелей влияет на их массу, что нужно учитывать при транспортировке и монтаже.

Перекрытия для дома размером 12 м весят от 4 до 7 тонн, обычно их масса составляет 1,5-3 тонны. По запросу можно заказать плиты из более лёгкого бетона. Вся продукция имеет монтажные петли для удобства монтажа.

При приобретении необходимо обращать внимание на наличие отверстий для прокладки коммуникаций и марку бетона, используемого при изготовлении. От этих характеристик в конечном счёте зависит несущая способность сооружения. Согласно ГОСТу максимальная нагрузка на плиты перекрытия ребристого типа варьируется от 180 до 830 кг/м².

Что касается стоимости, то ребристые плиты немногим дешевле плит ПК и обладают меньшим весом по сравнению с многопустотными перекрытиями. Главной причиной их более редкого применения является высокая теплопроводность.

Толщина плиты перекрытия на верхней полке не превышает пяти сантиметров. Даже при небольшой минусовой температуре тонкая полка быстро пропускает холод внутрь здания. По этой причине ребристым перекрытиям требуется дополнительное утепление, что увеличивает временные и финансовые затраты.

Таблица показывает доступные размеры плит перекрытия.

На что обращать внимание при определении размера плиты перекрытия: стандарты для готовых железобетонных конструкций.

Монолитные плиты в классификации перекрытий занимают особенное место, так как применяются лишь в исключительных ситуациях. Толщина монолитного перекрытия обычно определяется его размером.

• При длине 6,6 метра толщина составит до 16 сантиметров.
• при длине 3,6-4,2 м толщина не превышает 12 см.

Стоимость и размеры ЖБИ плиты перекрытия монолитного типа зависят от толщины. Более толстые изделия обладают большим весом, но при толщине 16 см обеспечивают повышенную звуко- и теплоизоляцию. Тонкие плиты требуют дополнительного утепления и шумоизоляции. Несмотря на регулирование размеров ГОСТом, можно заказать изделия по индивидуальным параметрам. При выборе габаритов нужно учитывать, что более крупные и тяжелые изделия сложнее транспортировать и поднимать.

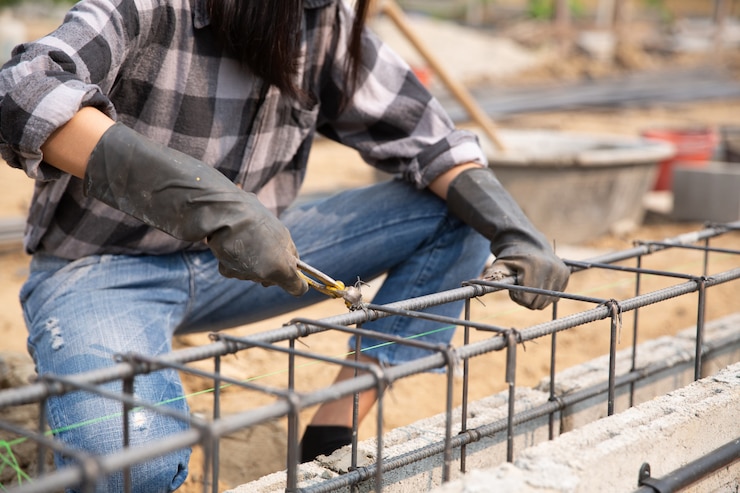

Монолитные плиты создаются с помощью арматуры, которая формирует основу конструкции. Армирующую сетку размещают таким образом, чтобы расстояние между ней и стенками опалубки было не более 3 см. Опалубка – разборная конструкция, при помощи которой придается форма плите, напоминающая коробку. Толщина стальных прутьев варьируется от 1 до 1,2 см. Для производства плит такого типа применяется бетон марки М200 высокого качества.

Полезный совет! На торговых площадках доступны многоразовые опалубки для самостоятельного производства плит. Недостаток монолитных конструкций – длительный период застывания (до 28 дней). Поэтому строительство предпочтительнее проводить в теплое время года, так как повышенная влажность и мороз увеличивают сроки схватывания.

Необходимо учитывать, что бетонная плита объёмом 2 м³ будет тяжелее многопустотных или ребристых аналогов при погружении на основание. Это важно для расчёта несущей способности опорной конструкции здания. Для подъема такой плиты понадобится кран с большой грузоподъёмностью. В связи с этим, большие монолитные плиты изготавливаются непосредственно на строительной площадке, в отличие от панелей ПК и П-образных плит.

Виды железобетонных плит перекрытия, их размеры и стоимость.

Существует три типа монолитных перекрытий, отличающихся друг от друга способами укладки и конечной ценой за единицу.

• балочные;
• безбалочные;
• ребристые.

Балочное перекрытие различается по назначению в зависимости от рельефа плиты: гладкой или ребристой. Плиту с рельефной поверхностью укладывают перпендикулярно ребрам, а гладкую — перпендикулярно плитам.
Правильность монтажа влияет на прочность сооружения. В строительстве используют два вида балок:

• Основные, имеющие большую площадь поперечного сечения.

• второстепенные – с меньшим диаметром.

Перекрытия с пролётом в три метра применяются при значительных размерах пролётов. К стене монтируют монолитные железобетонные балки, которые соединяются с плитой ЖБИ и дополнительно армируются. Расстояние между балками обычно составляет 1,3-5 метров. Для повышения жёсткости их крепят к железобетонному поясу при помощи анкеров. Балочное перекрытие подходит там, где необходим ровный потолок, что особенно важно для жилых зданий. Цена армированной балки длиной до шести метров начинается от 1213 рублей за штуку.

Для строительства перекрытий без балок используются колонны с капителями, имитирующими перевернутую пирамиду. Диаметр арматурных штырей равен 8-12 мм. Капители имеют выпуски арматуры по двум сторонам, которые фиксируются в плите и повышают прочность конструкции. Высота безбалочного перекрытия составляет от 1/35 до 1/30 длины самого изделия.

Все чаще колонны и плиты заливаются одновременно. Стоимость напрямую зависит от размеров перекрытия и варьируется от 300 до 2500 рублей за квадратный метр.

В отличие от ребристых плит, кессонные перекрытия имеют ребра, расположенные в двух направлениях. Такой тип перекрытий обладает меньшим весом, а также повышенной прочностью на изгиб благодаря сеткам ребер.

В процессе возведения конструкции на стыке колонны и перекрытия для повышения прочности используют армирование. Для этого шпильки колонны устанавливают в опалубку. Диаметр поперечного сечения штырей должен быть не меньше 8 мм.

Достоинства и недостатки использования монолитных плит.

Из-за своих свойств монолитные плиты перекрытий популярны при возведении зданий с сложной архитектурой и нестандартными параметрами, такими как сложные углы и формы. Главное достоинство монолита – повышенная жесткость строения, поэтому его используют для сооружений, рассчитанных на большую нагрузку.

При возведении промышленных цехов, где присутствует как статическая, так и динамическая нагрузка от работающего оборудования, актуальны монолитные плиты. Преимущества монолитных конструкций заключаются в…

1. Благодаря сборке плит непосредственно на стройплощадке удаётся снизить затраты на транспортировку, погрузку и разгрузку. Дополнительным преимуществом является отсутствие необходимости в хранилище.
2. Строительные материалы для производства доступны: бетон можно приобрести или сделать непосредственно на объекте строительства, а для арматуры подходят остатки вторичного чёрного металла.
3. Применение опалубки упрощает внутреннюю отделку. Нижняя часть плиты приобретет ровную и гладкую поверхность, что ускорит и уменьшит расходы на отделочные работы.
4. Улучшенные показатели теплоизоляции. Отсутствие швов между плитами способствует не только сохранению тепла, но и поглощению шума.
5. Благодаря тому, что бетон защищает стальные стержни от коррозии, а те, в свою очередь, улучшают эксплуатационные качества бетона, строение длительное время сохранит прочность. Важно отметить, что подобные характеристики присущи и другим типам перекрытий.
6. Благодаря возможности придавать монолитным плитам различную форму с помощью опалубки, возможно воплощение балконов необычных очертаний и создание плавных изгибов на фасаде.

Главным недостатком считают сложность проведения технически сложных работ, так как производство монолитной плиты необходимых размеров с заданными прочностными характеристиками возможно только опытными специалистами с соответствующими навыками. ГОСТом не предусмотрены нормы на самоизготовленные ЖБИ. Габариты изделий рассчитываются индивидуально в каждом случае, что влечет за собой дополнительные расходы на оплату труда специалиста по заливке.

1. Большой вес готового изделия из-за отсутствия пустот и больших размеров требует более прочного фундамента.
2. Длительное время затвердевания затрудняет строительство, так как по стандарту ГОСТа бетон застывает в опалубке в течение 28 суток.

Для правильного выбора плиты для строительства важно обращать внимание не только на размер, но и на происхождение товара, репутацию производителя. Следует уточнить марку бетона и качество панели. Не стоит покупать изделия с видимыми повреждениями, которые могут снизить прочность конструкции. Паспорт продукции обязателен. Выбор количества плит происходит исходя из необходимых размеров. Важно помнить, что от качества перекрытий зависит устойчивость здания.
