В настоящее время для монтажа инженерных коммуникаций чаще всего применяют трубы из пластика и металлопластика, которые заменяют металлические изделия. Такая замена обусловлена надежностью, долговечностью и простотой прокладки элементов. Для соединения отдельных изделий используют фитинги для пластиковых труб, способствующие герметизации стыков и созданию систем любой сложности и конфигурации.
Фитинги: особенности соединительных деталей
Фитинги — это детали трубопроводной системы, которые применяются для монтажа магистралей, организации поворотов, ответвлений, переходов между трубами разного типа и диаметра. Благодаря им сборка системы проходит быстро и надежно, обеспечивая герметичность соединений элементов.
Фитинги должны быть прочными, обеспечивать беспрепятственное движение жидкости, сохранять характеристики при смене давления и температуры транспортируемой среды, быть простыми в установке, широко доступными и недорогими.
Трубы и фитинги из пластика для водопровода, канализации и отопления производятся из полиэтилена, поливинилхлорида, полипропилена и металлизированного пластика. Такие изделия отличаются малым весом, гибкостью, сопротивлением коррозии, диэлектрическими свойствами, повышающими безопасность использования, низкой теплопроводностью, химической инертностью и простотой монтажа. Для фитингов из ПВХ установлены ограничения по температуре и составу транспортируемой жидкости.
Важно! Трубы и фитинги при установке системы должны быть сделаны из одного материала для обеспечения надежности и долговечности её функционирования.
Фитинги для пластиковых труб часто используют при установке водопроводов, канализаций и газопроводов. Монтаж сетей из таких элементов не требует сварки, благодаря чему процесс упрощается, а монтаж становится возможным даже в труднодоступных местах.
Фитинги являются необходимыми частями систем разнообразных функций.
Для более полного понимания, что представляют собой трубиные фитинги, нужно изучить их виды. Классификация арматуры основана на форме, назначении, конструкции и методе установки.
Установка соединений пластиковых труб может быть компрессионной, литой или электросварной. Компрессионный фитинг состоит из корпуса, уплотнительного и зажимного колец, гайки и втулки. Принцип действия детали следующий: уплотнительное кольцо удерживается втулкой. Зажимное кольцо исключает раскручивание устройства, разгерметизацию при вибрациях и гидроударах. Отжимные фитинги для труб канализации и водопровода обеспечивают высокий уровень герметичности системы, сохраняемый даже при перегибе трубопровода.
Этот вид фасонных элементов доступен в большом ассортименте, что позволяет выбрать деталь нужного диаметра и назначения. Установка выполняется просто и быстро.
Литые фитинги — цельные детали из прочного материала, обеспечивающие прочность и надежность соединений. Установка литых фитингов исключает возможность протечек в системе.
Важно! При монтаже труб из полиэтилена марки ПЭ100 применяют литые фитинги.
Соединительные элементы электросварного типа изготавливаются из полиэтилена и имеют внутри клеммы для подключения сварочного аппарата. В процессе работы оборудования клеммы нагреваются, расплавляя фитинг, который при оплавке надежно соединяется с трубой. Такой тип фасонных элементов применяют не только в бытовых системах водоснабжения, но и на промышленных трубопроводах.
Важно! Для трубопроводов из пластика подходят переходники для металлопластиковых конструкций, но наоборот это запрещено.
Конструктивное исполнение фитингов для труб
Соединители для пластиковых труб бывают прямыми, фланцевыми, в виде тройника или отвода.
Некоторые изделия имеют резьбу для монтажа, другие — нет. Фасонные элементы бывают разборными и неразборными. Для уплотнения при монтаже с помощью резьбовых фитингов используют специальную ленту.

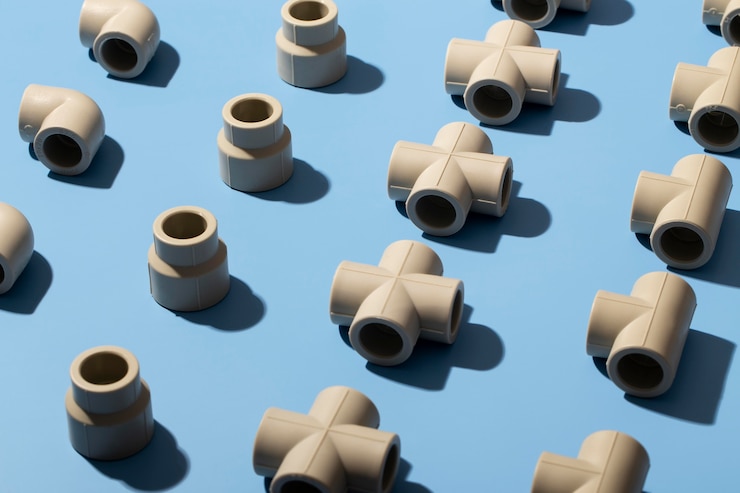

Особенности конструкции фасонных частей прямо влияют на их предназначение. В зависимости от назначения различают переходники, муфты, сгоны, крестовины, тройники, уголки, компенсаторы, американки, регулирующую арматуру и пробки с заглушками. Размеры каждого типа пластикового элемента различны, что позволяет подобрать детали для инженерных коммуникаций определенного диаметра.
Простейшим соединительным элементом для труб является муфта — участок цилиндрической формы. Ее можно применять под пайку (в этом случае материал должен совпадать с материалом труб) или использовать для перехода от гладкой части трубы к гофре.
Есть несколько видов муфт. Пластиковые соединительные фитинги применяют при пайке трубопроводов из одинакового материала. Другой вид фасонного элемента предназначен для соединения двух участков: одного — методом пайки, второго — с помощью гайки. Третий тип муфт — фитинги для пластиковых труб канализации, используемые для перехода с жесткого участка на гофрированный. К четвертому типу относятся переходники-муфты, или американки.
Американку применяют для присоединения пластиковых труб к металлическим или подключения сантехнических элементов к водопроводу. Это цельная конструкция без возможности разборки. Благодаря конусу с уплотнительным кольцом из резины или силикона, американка обеспечивает надежную герметизацию. Фитинги бывают прямыми и угловыми, с наружной или внутренней резьбой.
Переходники для труб ПВХ и ПЭ по внешнему виду похожи на муфты. Служат для соединения отрезков труб разного диаметра за счёт неравных сечений концов. На переходниках для канализационных труб разных диаметров может быть резьба — внутренняя или наружная.
Крепёжные элементы для полимерных трубопроводов различных типов
В системах для изменения направления потока применяются уголки. Трубы соединяются с помощью этого элемента под заданным углом.
Уголки часто используются для подключения сантехнического оборудования. Производятся изделия с углом от 45 до 90°, с наружной или внутренней резьбой. Существуют комбинированные элементы, позволяющие объединять части магистрали разного сечения. Уголки для пластиковых труб выполняют не только функцию поворота системы, но и защищают её от напряжения и избыточного натяжения.
Важно! Угловой фитинг устраняет потребность в переходниках.
Крестовины и тройники предназначены для соединения нескольких линий пластиковых труб. Такой ассортимент фасонных элементов разнообразен. Концы могут иметь разные сечения и типы резьбы для присоединения труб из различных материалов. В зависимости от этого различают проходные и равнопроходные варианты. Для обхода препятствий в трубопроводной системе применяются обводы.
Для систем из пластиковых труб используются краны и вентили в качестве запорно-регулирующей арматуры. Изделия выпускаются в виде ручных и термостатических элементов. Фитинги можно классифицировать по уровню герметичности и сфере применения. Кран характеризуется высокой степенью герметичности. Самым удобным видом запорно-регулирующей арматуры является кран-американка, который монтируется и демонтируется без разборки системы.
Важно! При подборе запорно-регулирующей арматуры необходимо чётко следовать рекомендациям производителя относительно сферы её применения. Кран для холодной воды не подходит для труб горячего водоснабжения.
Заглушки — затычки, крепящиеся к трубопроводу резьбой или пайкой.
Они ограждают систему от попадания грязи и посторонних предметов. С их помощью можно работать не только с трубопроводами, но и с другими фитингами для труб из пластика. В будущем заглушки дают возможность модернизировать систему, присоединяя новые участки.
Характеристика соединительных элементов для труб из металла и пластика.
Металлопластиковые трубы и фасонные элементы востребованы при монтаже систем горячего водоснабжения и отопления. Употребление такого трубопровода обусловлено использованием термостойкого сшитого полиэтилена в его составе, имеющего внутри алюминиевую оболочку. Благодаря этому материал выдерживает температуру перекачиваемой жидкости до 95° и давление до 15,2 бара. Металлопластиковые трубы и фитинги к ним обладают долговечностью: срок службы не менее 50 лет.
Металлопластиковые трубы соединяют с помощью компрессионных, пуш-фитингов и пресс-фитингов.
Два последних варианта — новейшие разработки в области инженерных конструкций. Сборка системы с помощью пуш-фитингов занимает лишь несколько секунд. Металлопластиковый фитинг состоит из корпуса, зажимного элемента и кольца. Первый элемент выполнен из полифенилсульфона или цветного металла. Изделие бывает в форме уголка, крестовины, тройника, а также используется как соединительная муфта.
Колодка изготавливается из того же материала, что и корпус. Ее фиксируют на контактном кольце корпуса, обеспечивая неразборное соединение. Между корпусом и колодкой находятся тарельчатое и распорное кольца, отвечающие за надежное крепление.
Особенности пуш-фитинга для металлопластиковых труб
Штуцер пуш-фитинга входит в трубу с щелчком, сигнализирующим о прочном соединении. Арматура может поворачиваться вокруг своей оси на триста шестьдесят градусов.
Соединения для пластиковых труб с алюминиевой оболочкой подходят для систем отопления, холодного и горячего водоснабжения, а также «теплого пола». Фитинги обеспечивают надежность, герметичность и долговечность конструкций. Монтаж быстрый: элементы фиксируются без специальных инструментов, что доступно даже новичкам. Работы можно проводить в ограниченном пространстве.
Пуш-фитинги устойчивы к колебаниям температуры и высоким значениям, достигающим 90 °С. Эти соединения переносят много циклов замерзания/оттаивания системы без потери герметичности. Элементы пригодны для повторного использования.
Фитинги для пластиковых труб водоснабжения с алюминиевой оболочкой стоят дорого. Для достижения надежного и герметичного соединения уплотнительным кольцам требуется три часа.
Характеристики соединительных элементов для труб с компрессионным креплением.
При соединении двух пластиковых труб одинакового диаметра можно использовать компрессионный фитинг. Фитинг состоит из штуцера, кольца, гайки и прокладки. Штуцер вставляется во внутреннюю часть трубы и обычно изготовлен из оцинкованной латуни. На его поверхности имеются канавки с наклонными ребрами и герметизирующими кольцами, которые предотвращают размыкание соединения.
Отжимное кольцо с диагональной прорезью и ребристой внутренней поверхностью обеспечивает лучший контакт штуцера и трубы. Изготовлено из цветного металла. Накидная гайка из оцинкованной стали прижимает отжимное кольцо к штуцеру через трубную оболочку. Для надежности соединения применяют фторопластовую или тефлоновую прокладку, устанавливаемую на штуцер для качественной изоляции.
Монтаж компрессионных фитингов для труб водоснабжения не требует специального инструмента; процесс выполняется вручную. Из-за разборного типа эти фитинги можно использовать многократно. Срок службы такой системы приблизительно 10 лет, и требуется постоянный контроль состояния соединений.
Из-за изменения давления и температуры накидная гайка может раскрутиться, из-за чего возникнет утечка. В связи с этим данный тип фитинга для труб из металлопластика лучше использовать при внешней установке системы.
Особенности обжимных фитингов для металлопластиковых труб.
Обжимные пресс-фитинги состоят из корпуса, гильзы и кольца. Корпус изготовлен из бронзы или латуни, часто с оцинкованным покрытием. В зависимости от назначения элемент может иметь разное конструктивное исполнение: уголок, сантехнический переходник, тройник, крестовину или водорозетку.
Для закрепления корпуса внутри трубы применяется гильза из нержавеющей стали марки AISI 304. Чаще всего ее помещают в корпус фитинга, но существуют варианты с отдельно расположенной гильзой. Перед креплением ее устанавливают в пазы основного элемента. Некоторые модели имеют смотровые окошки на корпусе для контроля глубины погружения трубы.
Кольцо крепко соединяет гильзу с корпусом, выступая в роли уплотнительного элемента. Это деталь защищает от появления токов малого напряжения.
Важно! Пресс-фитинги обеспечивают надежное и герметичное соединение элементов системы, что делает их подходящими для монтажа водопроводных и отопительных трубопроводов в стенах.
Чтобы соединить пластиковые трубы с помощью пресс-фитингов, нужно подготовить специальный инструмент — пресс-клещи. С таким инструментом справится даже мастер с небольшим опытом работы. Соединение занимает мало времени и обеспечивает высокую прочность и герметичность системы, способной выдержать давление более 10 атмосфер. Срок эксплуатации пресс-фитингов составляет 50 лет.
Эта конструкция не требует постоянного обслуживания и контроля, поэтому её можно применять для прокладки коммуникаций скрытым способом в бетонных стяжках. Пресс-фитинги устойчивы к линейному расширению металлопластиковых труб, вызванному температурным колебаниям транспортируемой среды и изменением давления. Эти фасонные элементы сокращают затраты на монтаж системы благодаря уменьшению расхода труб и арматуры.
Главный минус пресс-фитингов — невозможность повторного использования, потому что их нельзя снять без повреждения части трубы.
Сварка пластиковых труб разного диаметра.
Сборка пластиковых труб может быть разъемной с использованием фитингов и нагревательных муфт или неразъемной — сваркой. Второй вариант чаще применяется для трубопроводов большого диаметра. Для этого нужна специальная установка: в нее помещают торцы труб, нагревают и соединяют, получая прочный и герметичный шов. Трубы малого сечения (до 110 мм) скрепляют с помощью разнообразных фитингов.
Нагревательные муфты применяют во время ремонта труб большого диаметра. Внутри каждой муфты установлен нагревательный элемент. Под воздействием электричества он нагревается и плавит пластик.
Выбор метода присоединения зависит от материала труб, который может быть поливинилхлоридом, полипропиленом, полиэтиленом или металлопластиком. Перед соединением ПВХ-труб нужно подготовить клеевой состав, наносимый на края изделий. Затем происходит сцепление с поворотом на 25° в разные стороны. Для соединения металлопластиковых труб используют компрессионные, пресс- и пуш-фитинги.
Изделия из полипропилена стыкуются сваркой или фитингами для труб под пайку. Полиэтиленовые элементы соединяются компрессионными фасонными деталями. Также популярна система из пластиковых труб с надвижными фитингами.
Монтаж конструкции из пластиковых труб через фитинги выполняется следующим образом: концы труб срезаются под углом 90° к оси, после чего поверхность очищается от грязи и заусениц. На торцах труб делается фаска, что предотвращает повреждение материала при установке фитинга. На трубе наносится метка, до которой не должен заходить торец фитинга. Пластиковая труба вставляется в фасонный элемент до упора и фиксируется гайкой.
Полезный совет! Край трубы можно обработать жидким мылом для облегчения её установки в фитинг.
Фитинги из пластика для труб ПВХ, ПЭ и МП доступны в большом ассортименте. Их применяют для соединения частей системы, создания разветвлений, поворотов, переходов между элементами различного диаметра и материала. Установка деталей проста и быстрая, обеспечивая надежные и герметичные швы.
