Конструктивно двускатная конструкция крыши Самым простым в изготовлении является этот вид. Его можно выполнить в нескольких вариантах: ломаном, ассиметричным и симметричным, но общая конструкция во всех случаях похожа. В отличие от других видов, устройство стропильной системы двухскатной крыши может освоить любой человек с строительным опытом.
Конструкция стропил двускатной крыши
Существуют два основных вида стропильных систем для двускатной крыши: наслонная и висячая. Наслонная система имеет центральные опоры, опирающиеся на продольную перегородку здания. Висячая не обладает такими опорами, оставляя чердачное пространство свободным. В конструкции стропильной системы двускатной крыши выделяют основные детали из брусков разных сечений:
- Мауэрлат переносит нагрузку всей крыши на внешние стены здания.
Это брус квадратного сечения размером от 100 до 150 мм. К кирпичным или бетонным стенам его крепят анкерами, а к деревянным – брусьями или бревнами верхнего ряда внешних стен. В последнем случае стропила крепятся к мауэрлату без дополнительных элементов.
- Стропильная нога — это наклонная балка из бруса с сечением 150х50 мм, соединяющая коньковый элемент и мауэрлат. На данный элемент приходится основная нагрузка всего каркаса крыши, поэтому стропильные ноги должны располагаться на расстоянии 60-120 см друг от друга, в зависимости от типа материала кровли и планируемых нагрузок.
- Лежень — брус, подобный мауэрлату, устанавливаемый на внутренней перегородке. Центральные стойки опираются на него. В системе висячих стропил двухскатной крыши, конструкция которой отличается от наслонной, такого элемента нет.
- Затяжка связывает две противопоставленные стропильные ноги в подвесной конструкции, формируя вместе с ними треугольник.
Она препятствует их разбегу.
- Стойки поддерживают конь и опираются на центральную несущую стену строения. Стойки воспринимают часть нагрузки от крыши и передают её на стену. Для изготовления стоек используют брус.
- Подкосы связывают стоечные ноги со стойками и затяжками. Это повышает прочность строения многократно.
- На стропила двускатной крыши сверху набивается обрешетка из досок толщиной до 30 мм. Обрешетка может быть сплошной, разреженной или из листовых материалов. Она служит опорной плоскостью для кровли и придает дополнительную жесткость всей стропильной системе двухскатной крыши. Тип обрешетки выбирают в зависимости от требований к кровельному материалу.
- Конёк — брусок, связывающий стропила вверху кровли.
- Свесом называют выступающую за стены на 40 см часть стропильных ног. Он служит для отвода дождя от стен.
- Кобылки – дощечки, крепящиеся к нижней части стропил, когда нет выступа за края крыши.
Полезный совет! Лучше использовать короткие стропила, чем длинные.
Поврежденный участок кровли с коротким стропилом легче починить или заменить.
Самостоятельное устройство стропил для двускатной крыши
Перед началом возведения двухскатной крыши своими руками нужно выбрать ее тип и определить количество необходимых материалов. Висячую систему строят при отсутствии внутренней несущей стены в конструкции здания или для создания просторного чердачного пространства, например, при строительстве мансарды. Количество пиломатериалов рассчитывается исходя из площади перекрытия и высоты крыши.
Полезный совет! Стропильные ноги можно соединить друг с другом на земле, а не непосредственно на месте монтажа. Такой подход позволяет более точно соблюсти углы по шаблону. При висячих конструкциях это единственный возможный способ. Собраные на земле треугольники устанавливаются на отведенные места и закрепляются.
Порядок выполнения работ при строительстве стропильной конструкции может выглядеть так:
- Установка и крепление мауэрлата к наружным стенам осуществляется со стороны, где запланирован наклон крыши. Желательно, чтобы эти стены были параллельны внутренней несущей стене строения. Под брусья укладывается слой гидроизоляции любого вида.
- Размещение лежня происходит так же, как и устройство мауэрлата.
- Для создания наклонной кровли вертикально устанавливаются стойки. Их крепление осуществляется в паз или с помощью металлических уголков. Угол наклона кровли напрямую зависит от высоты стоек, поэтому для достижения заданного угла можно воспользоваться тригонометрическими формулами и рассчитать высоту стоек. Например, при угле 45 градусов высота стойки равна расстоянию между мауэрлатом и лежнем. Между стойками должно быть расстояние, соответствующее желаемому шагу стропил двускатной крыши.
- Все стойки крепятся друг к другу коническим соединением, располагаемым горизонтально.
С основными несущими элементами устройства можно считаться законченным. Следующий этап — установка стропил для двухскатной крыши.

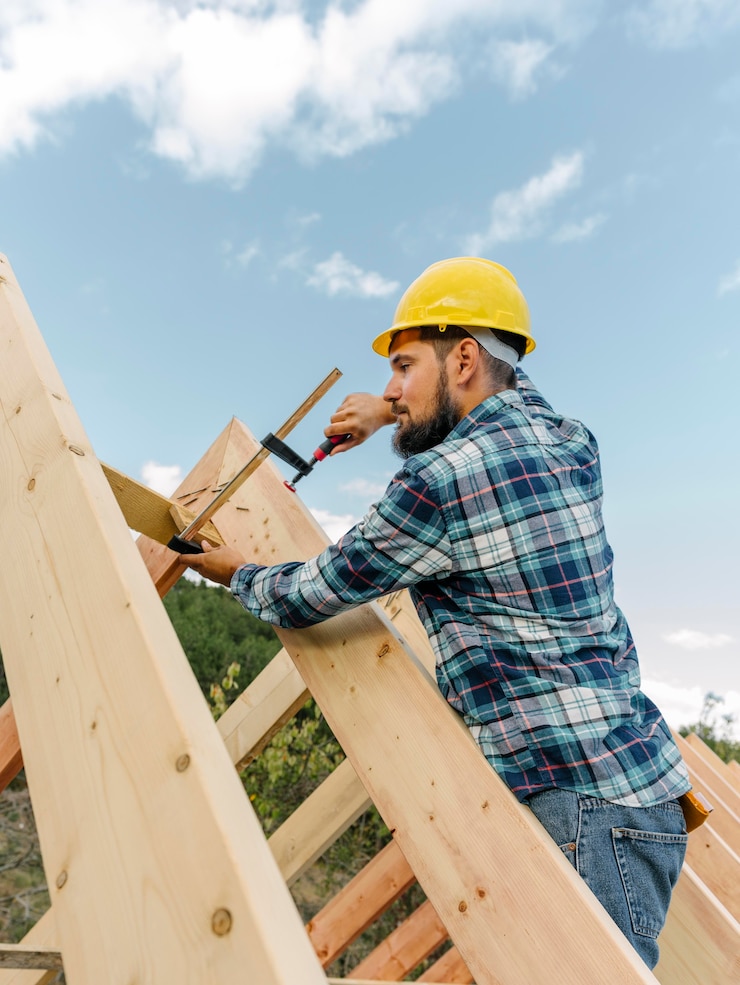

Монтаж стропильной системы двускатной кровли
Ранее говорилось о возможности соединения стропильных ног внизу, на земле. Для этого создаётся шаблон из брусков с определённым углом и длиной. По шаблону изготовляют необходимое количество стропильных ног. В случае подвесной системы стропила дополнительно соединяются затяжками. После этого устанавливают стропила двухскатной крыши в нужное место и крепят их на коньке.
При устройстве стропильных ног «на месте» их укладывают на конек в местах расположения стоек и соединяют между собой сверху. Внизу крепят к мауэрлату. Затем стропила можно усилить подкосами. Во время установки стропил двухскатной крыши самостоятельно нужно учитывать, что на эти элементы приходится наибольшая нагрузка.
Крепление стропил к мауэрлату
Чтобы конструкция была надежной, все соединения и крепления должны быть выполнены грамотно и качественно. Место, где стропильная нога соприкасается с мауэрлатом, особенно важно. Здесь равнодействующая всех сил, действующих на кровлю, направлена вниз по стропильной ноге. Это может привести к тому, что стропила разойдутся со временем. Необходимо направит эту равнодействующую перпендикулярно стенам, то есть в направлении действия силы тяжести.
Сделать это можно двумя способами:
- Вставить стропилную ногу под углом в мауэрлат и закрепить гвоздями. При такой установке потребуется сделать кобылки, так как свеса не будет.
- В стропильной ноге сделайте прямоугольный выступ для опирания на мауэрлат.
Размещая стропила на мауэрлате с помощью любых указанных способов, можно предотвратить деформацию. стропильной конструкции.
Устройство обрешетки и мелких элементов
После установки основного каркаса можно приступить к монтажу остальных деталей. Сначала закрываются фронтоны досками. Это позволяет обрезать пиломатериал более точно по месту. При необходимости монтируются кобылки для устройства свеса, к которым крепят карнизную доску и подшивают карниз.
Для обрешетки используют доски с заданным интервалом или в виде цельного полотна. Начинают с нижней доски, крепя её и последующие на нужном расстоянии друг от друга. Первая доска должна быть прибита строго параллельно карнизу.
Полезный совет! При недостатке обрезного материала обрешетку можно сделать из необрезной доски, но нужно удалить кора, а первая доска все равно должна быть обрезной.
Установка стропил для двускатной крыши – важный этап, ведь от него зависит надежность и срок службы всего строения. Это необходимо делать качественно.
